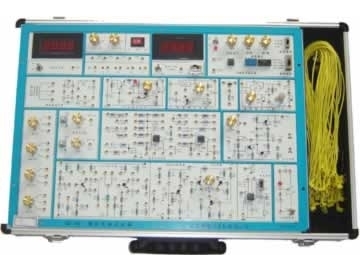

TRY-A1模擬電路實驗箱,模擬電路實驗平臺
一、模擬電路實驗箱,模擬電路實驗平臺介紹:
TRY-A1模擬電路實驗箱,模擬電路實驗平臺將所有實驗模塊分類集中分布于線路板上,由鎖緊式插孔將引線引出,每個實驗的電路的原理圖都絲印在實驗板表面,學生可按照各實驗項目原理圖自已搭建電路,利于培養學生的思維能力及動手能力,也增強了該實驗箱的適用性。TRY-A1模擬電路實驗箱,模擬電路實驗平臺以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎,包括了《模擬電子技術基礎》課程全部實驗內容,是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的型實驗設備。
TRY-A1有數字式頻率計和直流電壓表.
二、模擬電路實驗箱,模擬電路實驗平臺組成
①電源:輸入:AC220V±10%,50HZ
輸出:※DC:±5V~±12V可調,I≥0.2A
※DC:+5V~+27V可調,DCI≥0.2A
※DC:±12V,DCI≥0.2A
以上各路輸出均有過流保護,自動恢復功能
※ACV:7.5V×2;ACI≥0.15A
②直流電壓源:
雙路-0.5V~+0.5V;-5V~+5V兩檔連續可調。
③低頻信號源:2HZ-20KHZ0-10V(新增)
分別可輸出方波、三角波、正弦波三種波形
④數字式頻率計和直流電壓表
⑤分立元件電路
整流、濾波和穩壓電路;
單級放大電路;
兩級阻容耦容放大電路;
負反饋放大電路;
射極跟隨器;
差動放大電路;
互補對稱功放電路;
電位器組;
電阻、電容和二三極管、揚效應管、可控硅等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741);集成功放(LM386)
三、模擬電路實驗箱,模擬電路實驗平臺主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號,裝有相應元器件,增加了學生的感性認識,需要測量及觀察的部分裝有鎖緊式接插件,使用直觀、可靠,維修方便、簡捷,實驗電路采用單元電路方式設計,每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成,色澤造型高雅氣派,箱體牢固可靠,不變形,重量輕,絕緣安全性能好,開關箱蓋方便可靠,外型美觀。
四、模擬電路實驗箱,模擬電路實驗平臺實驗項目
1.單級放大電路 |
2.兩級放大電路 |
3.負反饋放大電路 |
4.射極跟隨器 |
5.差動放大電路 |
6.比例求和運算電路 |
7.積分與微分電路 |
8.波形發生電路 |
9.有源濾波器 |
10.電壓比較器 |
11.IC電路RC正弦波振蕩器 |
12.集成功率放大器 |
13.整流濾波與并聯穩壓電路 |
14.串聯穩壓電路 |
15.集成穩壓器 |
16.RC正弦波振蕩器 |
17.LC振蕩器及選頻放大器 |
18.電流/電壓轉換電路 |
19.電壓/頻率轉換電路 |
20.互補對稱功率放大器 |
21.波形變換電路 |
22.揚效應管實驗(新增) |
23.可控硅實驗電路(新增) |
附加:面包板擴展區
