TRY-Mcore多核單片機模塊化實驗開發系統

一、多核單片機模塊化實驗開發系統介紹

TRY-Mcore多核單片機模塊化實驗開發系統(簡稱實驗系統)，CPU配置靈活，接口擴展無極限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等單片機和CPLD/FPGA實驗和開發，一改傳統實驗箱實驗電路在板模式，系統分成兩部分：系統控制部分（右側）和實訓擴展區（左側），實訓擴展區的實驗?zāi)K可以按需配置，節省資源。適合“51/96/AVR/PIC/MSP430單片機原理及接口技術”、“CPLD/FPGA原理及其應用技術”教學實驗大綱要求，配有豐富的實驗?zāi)K，提供完善的實驗例程，是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備。

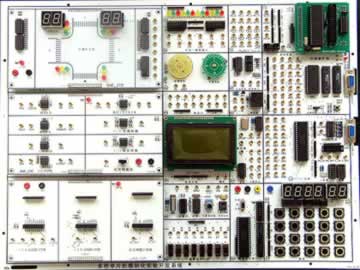

多核單片機模塊化實驗開發系統

二、多核單片機模塊化實驗開發系統組成：

·硬件：

（1）控制部分組成：單片機CPU插卡區，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*5鍵盤電路，開放式6位動態數碼管顯示電路，配有二個串口接口，CPU資源全部引出。單片機CPU插卡區標配為51KH-CPU卡(AT89S52)，其余卡為選配。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口。

（3）接口芯片：二片8255；

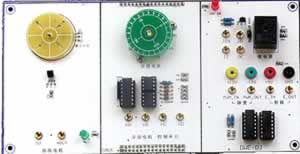

（4）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、繼電器等；

（5）實訓擴展區：提供總線接口，可選配我公司各種擴展模塊或自行擴展設計。

·軟件：

實驗系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

實驗系統內置高性能直流穩壓電源。

·機箱：

實驗系統配置輕便鋁合金箱子作為實驗儀機箱。

三、多核單片機模塊化實驗開發系統主要特點

在傳統實驗箱基礎上精心改版，以多CPU、小系統、易擴展為設計思想，系統控制部分只提供實驗所需的公共資源和控制信號，三個實訓擴展區為實驗、實訓模塊提供系統總線接口。

（1）多CPU：CPU仿真器和實驗系統徹底分開，實驗系統只留CPU接口不含CPU，這樣只要更換不同CPU卡，就可支持不同類型CPU實驗開發。目前支持的CPU為AT89S52，KEILC51，C8051F020，80C196KB，AVR，PIC，MSP430等。

（2）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（3）模塊化：提供眾多的實驗?zāi)K（見五）和開放式鍵盤、顯示器、串口等,為適應多種方式實驗提供可能。

（4）二次開發：系統將地址總線、數據總線、控制總線全部引出，系統板留有實訓擴展區，用戶可按照BUS接口總線的定義自行開發所需的接口模塊，使系統可以無限升級，真正成為一個開放式的系統。

（5）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（6）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四，CPU卡種類（可選）

1,51KH—CPU(AT89S52)

2，Keil—CPU（SST89E58）

3,C8051F020—CPU

4,96K—CPU（80C196KB）

5,Atmega16/32核心板

6,Pic16F877核心板

7,MSP430F168核心板

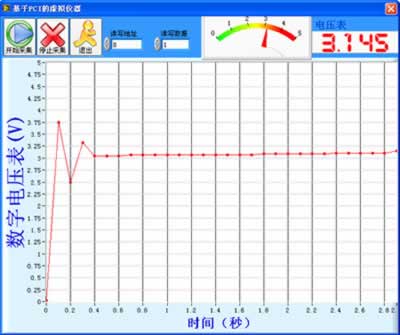

還可完成Labview虛擬儀器實驗

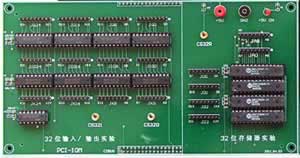

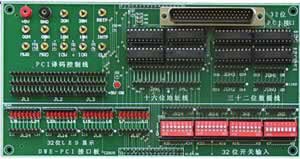

五，實驗?zāi)K內容（可選）

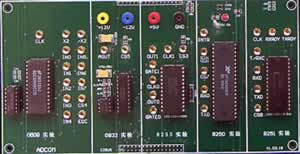

1，AD類ADCOM

(1)0809AD實驗

(2)0832DA實驗

（3）8253定時計數器接口

（4）8250異步通信接口

（5）8251通信接口

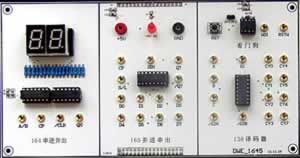

2，串并類DWE-1645

（1）74LS164芯片組成串轉并

（2）74LS165芯片組成并轉串

（3）138譯碼

（4）MAX813L看門狗

3，串行總線類DWE_I2C

（1）TLC549芯片組成串行AD轉換

（2）TLC5615芯片組成串行DA轉換

（3）24C02I2CRAM

（4）PC8563日歷鐘

（5）93C46串行EEPROM

（6）LM331V/F壓頻轉換

（7）LM331F/V轉換

（8）紅外線收發

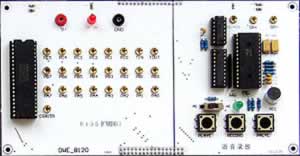

4，語音錄放DWE_8120

（1）ISD1110語音錄放

（2）8155擴展接口,

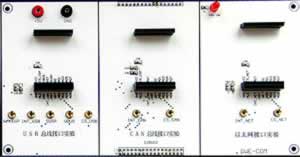

5，通行類DWE_COM

（1）1581芯片USB總線接口

（2）SJA1000芯片和TJA1050芯片組成CAN總線接口

（3）RTL8019AS芯片以太網接口

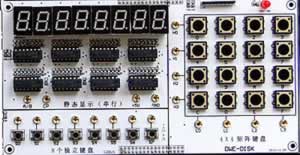

6，鍵盤顯示類DWE_DISK

（1）4X4矩陣鍵盤

（2）8個獨立鍵盤

（3）8位靜態顯示

7，LED點陣類DWE_LEDIC

（1）LED16X16點陣

（2）18B20數字溫度測量

（3）485通信接口

（4）IC卡座接口

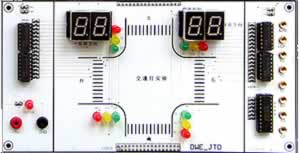

8，交通燈類DWE_JTD。含數碼管倒計時的道路模擬交通燈

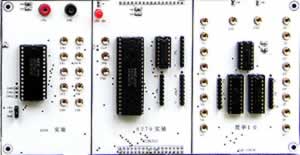

9，IO接口類DWE_IO579

(1)8259中斷接口電路

（2）8279鍵盤顯示接口電路

（3）簡單IO擴展

9，靜態顯示類DW_4511PV

（1）六位BCD碼譯碼電路

（2）PS2鍵盤接口

（3）VGA接口

（4）1HZ~24M信號源

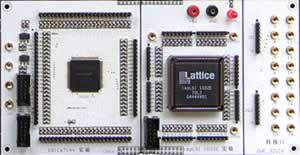

10，EDA類DWE_321C6

（1）ISPLSI1032ECPLD可編程電路

（2）EP1C6T144FPAG可編程電路

11,LCD類DWE_LCD

(1)LCD12864點陣型液晶顯示

(2)LCD1602字符型液晶顯示

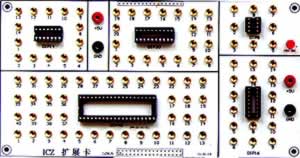

12，IC座擴展類DWE_ICZ液晶顯示8P,14P,16P,20P,40P各一只。

13,.實訓模塊。。。

14.RTOS嵌入式操作系統例程

15.高速AD/DA模塊(選配)

16.大容量FLASH讀寫實驗(選配)

17.各種實訓模塊

18全向云臺控制實驗

19基于調制信號的光通信實驗

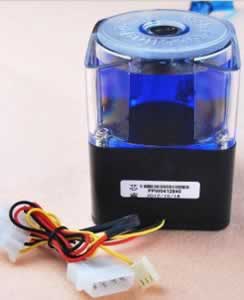

流量檢測	液位測量	心電監測
脈膊測量	呼吸測量	血壓測量

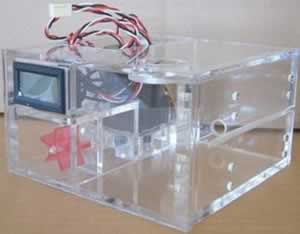

風速測量	紅外測溫	紅外液位測量
二維運動	運動小車	二氧化碳濃度測量
酒精濃度測量	實用溫度控制	齒輪傳感器
光纖傳感器	氣壓傳感器	色彩識別儀
激光測距儀	火焰?zhèn)鞲衅?/P>	語音機器人
機器人小車	機器人滅火器	智能小車

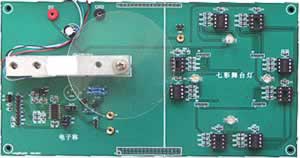

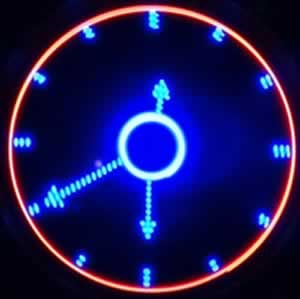

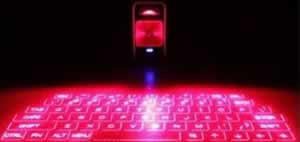

高精度電子稱	激光虛擬鍵盤	夢幻LED燈
無線供電	字符圖形任意更改	激光電子琴
電子血壓計實驗?zāi)K

六、多核單片機模塊化實驗開發系統實驗項目

·51/96部分實驗(不注明僅為51)

(一) 軟件實驗

（1）清零程序；(51/96)	（2）拆字程序；(51/96)
（3）拼字程序；(51/96)	（4）數據區傳送子程序；(51/96)
（5）數據排序?qū)嶒?yàn)；(51/96)	（6）查找相同數據個數；(51/96)
（7）無符號雙字節快速乘法子程序；(51/96)	（8）多分支程序；(51/96)
（9）脈沖計數實驗；	（10）電腦時鐘實驗。

(二)硬件實驗

（1）P1口亮燈實驗；(51/96)	（2）P1口轉彎燈實驗；(51/96)
（3）P3.3口輸入，P1口輸出實驗；(51/96)	（4）工業順序控制實驗；(51/96)
（5）8255A、B、C口輸出方波實驗；(51/96)	（6）8255PA口控制PB口；(51/96)
（7）8255控制交通燈；(51/96)	（8）簡單I/O擴展實驗；☆(51/96)
（9）A/D0809轉換實驗；☆(51/96)	（10）D/A0832轉換實驗；☆(51/96)
（11）8279鍵盤顯示實驗；☆(51/96)	（12）通用打印機實驗；☆(51/96)
（13）微型打印機打印字符、曲線、漢字實驗；☆	（14）數碼管倒計時的道路模擬交通燈；☆
（15）I2C儲存卡讀寫實驗；☆	（16）語音芯片ISD1420控制實驗（錄音）；☆
（17）語音芯片ISD1420控制實驗（放音）；☆	（18）繼電器控制實驗；(51/96)
（19）步進電機控制；(51/96)	（20）8253方波實驗；☆(51/96)
（21）小直流電機調速實驗；☆	（22）16*16LED點陣顯示實驗；☆
（23）128*64LCD液晶顯示實驗；	（24）8250可編程異步通訊接口實驗（自發自收）；☆
（25）8251可編程通訊接口實驗（與PC機）；☆	（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；	（28）CAN總線通訊接口實驗；☆
（29）以太網TCP/IP協議接口實驗；☆	（30）USB2.0通訊接口實驗?！?/P>
（31）DS18B20單總線溫度測量實驗☆	（32）紅外線遙控收發實驗☆
（33）TLC549串行A/D轉換實驗☆	（34）TLC561510位D/A串行轉換實驗☆
（35）PCF8563I2C日歷時鐘實驗☆	（36）看門狗實驗☆
（37）PWM實驗	（38）射極跟隨器
（39）AT24C02I2C總線存儲器讀寫實驗☆	（40）串行存儲芯片93C46讀寫實驗☆
（41）LM331電壓/頻率轉換實驗☆	（42）74LS164串入并出實驗☆
（43）74LS164串入并出實驗☆	（44）74LS138譯碼器實驗☆
（45）8155輸入，輸出，SRAM實驗☆

·AVR部分實驗

（1）模擬比較器	（2）模數轉換實驗
（3）8255控制實驗	（4）定時器/計數器8253
（5）廣告燈顯示	（6）數模DAC0832轉換
（7）鍵盤顯示實驗	（8）LED點陣顯示實驗☆
（9）LCD12864液晶顯示	（10）端口輸入輸出控制
（11）步進電機	（12）直流電機控制
（13）串口收發實驗-	（14）中斷實驗-
（15）定時器計數器實驗	（16）定時器比較匹配實驗
（17）PWM脈寬調制實驗	（18）*輸入捕獲ICP實驗(紅外解碼)
（19）I2C兩總線接口實驗	（20）繼電器
（21）單總線實驗(數字溫度測量)☆	（22）串行模數轉換(TLC549)☆
（23）串行模數轉換(TLC5615)☆

·PIC部分實驗

（1）跑馬燈實驗	（2）PC口控制PD口
（3）看門狗實驗	（4）定時器0編程實驗
（5）定時器1編程實驗	（6）定時器2編程實驗
（7）計數器0編程實驗-	（8）計數器1編程實驗
（9）內核模數轉換	（10）中斷實驗
（11）SPI三線串行通信實驗	（12）DAC數模轉換實驗
（13）LCD1602顯示實驗	（14）數字溫度計顯示實驗
（15）I2C總線實驗	（16）LCD12864顯示實驗
（17）PIC內部EEPROM讀寫實驗	（18）PIC內部FLASH讀寫實驗
（19）PWM輸出實驗	（20）捕捉比較實驗
（21）PSP并行輸入輸出實驗	（22）比較匹配輸出實驗

·MSP430部分實驗

（1）跑馬燈顯示實驗	（2）內核AD采樣實驗
（3）D/A轉換實驗	（4）FLASH讀寫實驗
（5）內部溫度傳感器實驗	（6）看門狗實驗
（7）看門狗定時器實驗	（8）DMA實驗
（9）時基模塊應用	（10）串口收發實驗
（11）定時器A比較功能實驗	（12）定時器A定時實驗
（13）PWM實驗	（14）LCD1602液晶顯示實驗
（15）LCD12864液晶顯示實驗	（16）數字溫度傳感器測量顯示實驗☆
（17）內部比較器實驗	（18）LED點陣顯示實驗☆
（19）端口中斷實驗
