單片機微機開發實驗儀

單片機微機開發實驗儀
  • 型號:TRY-5286K+
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

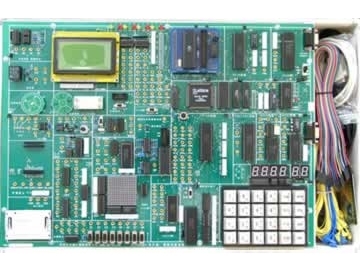

TRY-5286K+單片機微機開發實驗儀

單片機微機開發實驗儀簡介:

TRY-5286K+單片機微機開發實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。

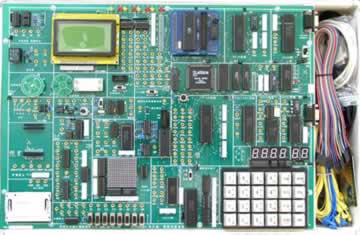

單片機微機開發實驗儀

一、單片機微機開發實驗儀系統組成:

·硬件:

(1)仿真器與單片機微機系統擴展:51CPU卡,8088CPU,64K程序存儲器,64K數據存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。

(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),16*16LED點陣電路,

開關邏輯電平輸入/輸出,8MHZ時鐘與分頻,單脈沖發生器,ISP在線下載接口。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等;

(4)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等;

·軟件:

實驗系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件,支持匯編、C51、C語言編譯、調試;單片機在線下載軟件等。

·電源:

實驗系統內置高性能直流穩壓電源。`

·機箱:

實驗系統配置輕便鋁合金箱子作為實驗儀機箱。

二、單片機微機開發實驗儀主要特點

(1)系統自動識別CPU:5286K+是集51、8088二大系列CPU于一體的二合一實驗系統,內置8088實驗系統。該系統以8088實驗系統作為基板,自成一體,可單獨作為8086微機原理和接口實驗使用;同時疊插51CPU卡,仿真器外置,構成51單片機實驗開發系統,結構緊湊,資源充分共享,CPU類型有1X2開關切換,無需插拔CPU卡!。(劃線部分是比5286K增強部分)。

(2)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

(3)二次開發:主機板留有擴展單元,通過選配我廠提供擴展卡擴展實驗功能,或根據接口定義自行擴展。

(4)在線下載:不需編程器,可直接燒錄AT89S5X單片機。

(5)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和運行的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。

三、單片機微機開發實驗儀實驗項目

51實驗部份

軟件實驗

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)數據區傳送子程序;

(5)數據排序?qū)嶒?yàn);

(6)查找相同數據個數;

(7)無符號雙字節快速乘法子程序;

(8)多分支程序;

(9)脈沖計數實驗;

(10)電腦時鐘實驗。

硬件實驗

(1)P1口亮燈實驗;

(2)P1口轉彎燈實驗;

(3)P3.3口輸入,P1口輸出實驗;

(4)工業順序控制實驗;

(5)8255A、B、C口輸出方波實驗;

(6)8255PA口控制PB口;

(7)8255控制交通燈;

(8)簡單I/O擴展實驗;

(9)A/D0809轉換實驗;

(10)D/A0832轉換實驗;

(11)8279鍵盤顯示實驗;

(12)通用打印機實驗;☆

(13)微型打印機打印字符、曲線、漢字實驗;☆

(14)日歷時鐘DS12887控制實驗;☆

(15)I2C儲存卡讀寫實驗;

(16)語音芯片ISD1420控制實驗(錄音);☆

(17)語音芯片ISD1420控制實驗(放音);☆

(18)繼電器控制實驗;

(19)步進電機控制;

(20)8253方波實驗;

(21)小直流電機調速實驗;

(22)16*16LED點陣顯示實驗;

(23)128*64LCD液晶顯示實驗;

(24)8250可編程異步通訊接口實驗(自發自收);

(25)8251可編程通訊接口實驗(與PC機);

(26)單片機RS232/485串行發送實驗(雙機通訊);

(27)單片機RS232/485串行接收實驗(雙機通訊);

(28)溫度壓力實驗;

88實驗部份

軟件實驗:

(1)二進制多位加法實驗

(2)二進制轉換為BCD碼實驗

(3)BCD碼轉換為二進制碼

(4)十進制數的BCD碼相減運算

(5)內存清零實驗

(6)數碼顯示實驗

(7)求最大數和最小數

(8)數據塊傳送實驗

(9)分支程序設計。

硬件實驗:

(1)A/D轉換實驗

(2)D/A轉換實驗(一)

(3)D/A轉換實驗(二)

(4)8255A并行口實驗(一)

(5)8255A并行口實驗(二)

(6)定時器/計數器實驗

(7)8259單級中斷控制器實驗

(8)串行口發送實驗(雙機通訊)

(9)串行口接收實驗(雙機通訊)

(10)小直流電機調速實驗;

(11)步進電機控制

(12)繼電器控制

(13)存貯器讀寫實驗

(14)電子琴實驗

(15)簡單I/O口擴展實驗

(16)8251可編程通訊接口和PC機通訊

(17)16*16LED點陣顯示實驗

(18)128*64LCD液晶顯示實驗

(19)8237DMA傳送實驗

(20)8250可編程異步通訊接口實驗

(21)8279鍵盤顯示實驗

(22)溫度控制實驗

(23)壓力測量實驗

擴展卡實驗(選配)☆

(1)POD1擴展卡主持以下實驗:

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

(2)POD2擴展卡主持以下實驗:

·LM331V/F、F/V實驗

·138譯碼

(3)POD3擴展卡主持以下實驗:

·串行EEPROM93C46讀寫實驗

·I2CAT24C02讀寫實驗

·TLC549串行A/D轉換實驗

·TLC561510位D/A串行轉換實驗

·PCF8563I2C日歷時鐘實驗

(4)POD4擴展卡主持以下實驗:

·ISD1420語音錄放(51/88)

(5)POD5擴展卡:(51/88)

·40芯鎖緊大孔引出,擴展主板以外接口芯片用。

(6)CAN卡:CAN總線通訊接口實驗

(7)以太網卡:以太網TCP/IP協議接口實驗

(8)USB2.0卡:USB2.0通訊接口實驗。

說明:實驗項目打“☆”號為選配擴展卡實驗(無注明僅供51使用)。
