開發型單片機實驗系統

開發型單片機實驗系統
  • 型號:TRY-MCU51
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

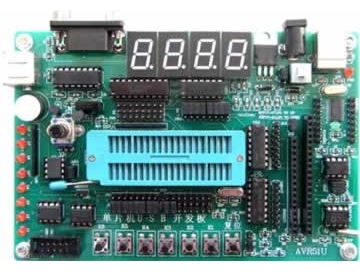

TRY-MCU51開發型單片機實驗系統

TRY-MCU51開發型單片機實驗系統集成了AVR、51單片機多種功能于一體,是名符其實的多功能開發板,配合Keil軟件使用,集成常用的單片機外圍硬件電路,集仿真器、試驗板,在線下載功能于一身,在線下載支持的CPU為Atmel公司的AT89S51/52、宏晶公司的STC系列單片機以及SST系列單片機等開發板上提供的資源有:

8位獨立的發光二極管,可做跑馬燈等實驗開發型單片機實驗系統

6位7段數碼管

I2C總線實驗單元(24C02)

實時時鐘實驗(PCF8563)

EEPROM總線實驗單元(93C46)

4個2*2的矩陣開關

PS/2鍵盤鼠接口

atmel89s52單片機,可以換成SST,STC等帶串口下載的單片機,這樣更方便下載

ISP下載接口(適用S51,S52,S53,免費提供上位下載軟件,用ALTERA的MV,BBII下載線均可)

電源接口,LM7805穩壓模塊

LCD12864,LCD1602液晶接口

單片機復位電路

串口DB9接口

MAX232電平轉換芯片

串并轉換LS164

并串轉換LS165

譯碼器LS138

蜂鳴器

繼電器

8位撥碼開關

紅外線接收器

數字溫度計接口

單片機座上51和AVR的兼容,方便用戶做不同的開發系統

1)本開發板提供了二種供電方式,一種是由POWER電源插座要求提供大于5V的電壓,該電源輸入經LM7805穩壓后提供給系統,第二種是直接提供5V電源,此時要求將JP1(開關左面)短路塊連接到上面,否則連接到下面。警告:當提供的電壓大于5V時必須連接JP1到下面。

2)當進行鍵盤顯示實驗時,請先關閉電源,插上PS/2鍵盤后,再上電

3)當進行串口實驗時,請先關閉開發板電源,關閉串口(如果有軟件已經打開串口),插上串口,再打開開發板電源,在口串口收發過程中,嚴禁插拔.

4)在通電過程中,請不要碰到穩壓模塊LM7805上,以免燙傷!!
