單片機微機開發實驗箱
- 型號：TRY-5286K
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 電工單片機微機通信實驗箱 / 內容
- 產品詳情

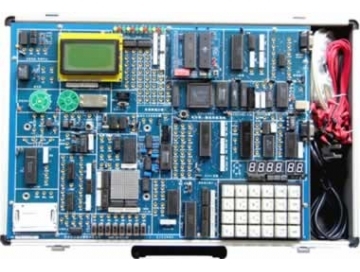

TRY-5286K單片機微機開發實驗箱
單片機微機開發實驗箱功能介紹
TRY-5286K單片機微機開發實驗箱是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
一、單片機微機開發實驗箱系統組成：
·硬件：
（1）仿真器與單片機微機系統擴展：Keil_CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、74LS138等；
（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
（5）可選配邏輯分析儀；
·軟件：
實驗系統配置Win98/2000/xp等操作平臺的單片機（直接用Keil__C51軟件）、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
·電源：
實驗系統內置高性能直流穩壓電源。`
·機箱：
實驗系統配置輕便鋁合金箱子作為實驗儀機箱。
二、單片機微機開發實驗箱主要特點
（1）系統自動識別CPU：5286K是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可疊插Keil_CPU卡，構成51單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。
（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
三、單片機微機開發實驗箱實驗項目
51實驗部份
軟件實驗
|
（1）清零程序； |
（2）拆字程序； |
|
（3）拼字程序； |
（4）數據區傳送子程序； |
|
（5）數據排序?qū)嶒?yàn)； |
（6）查找相同數據個數； |
|
（7）無符號雙字節快速乘法子程序； |
（8）多分支程序； |
|
（9）脈沖計數實驗； |
（10）電腦時鐘實驗。 |
硬件實驗
|
（1）P1口亮燈實驗； |
（2）P1口轉彎燈實驗； |
|
（3）P3.3口輸入，P1口輸出實驗； |
（4）工業順序控制實驗； |
|
（5）8255A、B、C口輸出方波實驗； |
（6）8255PA口控制PB口； |
|
（7）8255控制交通燈； |
（8）簡單I/O擴展實驗； |
|
（9）A/D0809轉換實驗； |
（10）D/A0832轉換實驗； |
|
（11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；☆ |
|
（13）微型打印機打印字符、曲線、漢字實驗；☆ |
（14）日歷時鐘DS12887控制實驗；☆ |
|
(15)I2C儲存卡讀寫實驗； |
（16）語音芯片ISD1420控制實驗（錄音）；☆ |
|
（17）語音芯片ISD1420控制實驗（放音）；☆ |
（18）繼電器控制實驗； |
|
（19）步進電機控制； |
（20）8253方波實驗； |
|
（21）小直流電機調速實驗； |
（22）16*16LED點陣顯示實驗； |
|
（23）128*64LCD液晶顯示實驗； |
（24）8250可編程異步通訊接口實驗（自發自收）； |
|
（25）8251可編程通訊接口實驗（與PC機）； |
（26）單片機RS232/485串行發送實驗（雙機通訊）； |
|
（27）單片機RS232/485串行接收實驗（雙機通訊）； |
（28）溫度壓力實驗； |
|
（29）74LS138譯碼器實驗 |
88實驗部份
軟件實驗：
|
（1）二進制多位加法實驗 |
（2）二進制轉換為BCD碼實驗 |
|
（3）BCD碼轉換為二進制碼 |
(4）十進制數的BCD碼相減運算 |
|
（5）內存清零實驗 |
（6）數碼顯示實驗 |
|
（7）求最大數和最小數 |
（8）數據塊傳送實驗 |
|
（9）分支程序設計。 |
硬件實驗：
|
（1）A/D轉換實驗 |
（2）D/A轉換實驗（一） |
|
（3）D/A轉換實驗（二） |
（4）8255A并行口實驗（一） |
|
（5）8255A并行口實驗（二） |
（6）定時器/計數器實驗 |
|
（7）8259單級中斷控制器實驗 |
（8）串行口發送實驗（雙機通訊） |
|
（9）串行口接收實驗（雙機通訊） |
（10）小直流電機調速實驗； |
|
（11）步進電機控制 |
（12）繼電器控制 |
|
（13）存貯器讀寫實驗 |
（14）電子琴實驗 |
|
（15）簡單I/O口擴展實驗 |
（16）8251可編程通訊接口和PC機通訊 |
|
（17）16*16LED點陣顯示實驗 |
（18）128*64LCD液晶顯示實驗 |
|
（19）8237DMA傳送實驗 |
（20）8250可編程異步通訊接口實驗 |
|
（21）8279鍵盤顯示實驗 |
（22）溫度控制實驗 |
|
（23）壓力測量實驗 |
