自控原理與計算機控制實驗儀
- 型號:TRY-ATC
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

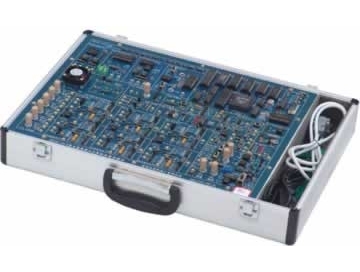

TRY-ATC自控原理與計算機控制實驗儀
一、自控原理與計算機控制實驗儀介紹:
TRY-ATC自控原理與計算機控制實驗儀系統提供集成操作軟件,通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性,方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗,加上系統配置的直流電機、步進電機等控制對象,可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
二、自控原理與計算機控制實驗儀描述:
TRY-ATC自控原理與計算機控制實驗儀是自動化、自動控制、電子技術、電氣技術、精密教學儀器等專業教學中的基礎課程。TRY-ATC型自動控制原理學習機具有很強的開放性能、擴展性能;運算模擬單元的運放八個,每個運算模擬單元內都有實驗所需的電阻、電容等元件,可以通過短路塊和導線靈活方便的對實驗單元電路的組合,可構造出各種型式和階次的模擬環節和控制系統;從運算模擬單元獨立出來的可變電阻器組單元檔位連續,調節精度高,接線靈活多變,充分滿足于自控原理實驗教學的要求。
三、自控原理與計算機控制實驗儀系統構成
系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成,USB采集數據。
信號源發生單元電路:正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
采樣保恃器及單穩單元電路:由LF398及HEF4538等器件構成 |
運算模擬單元電路: |
非線性用單元電路: |
狀態指示燈單元: |
數/模轉換單元電路: |
AD0832模/數轉換單元電路: |
AD0809單節拍脈沖發生單元: |
電位器單元: |
-5V電源發生單元: |
驅動單元: |
電機單元:直流電機、步進電機 |
信號測量單元:采用PC軟件實現雙蹤示波器、頻率特性分析等功能。 |
特殊運算環節單元: |
可變電阻器組單元: |
微型溫度控制單元: |
電源:
1.輸入電壓:220V±10%
2.輸出電壓/電流:+5V/2A,+l2V/0.2A,-l2V/0.2A
四、自控原理與計算機控制實驗儀實驗項目
(1)計算機控制技術實驗項目
1.A/D,D/A轉換 |
2.采樣保持器 |
3.數字濾波 |
4.積分分離式PID控制 |
5.最小拍有紋波系統實驗 |
6.最小拍無紋波系統實驗 |
7.大林算法控制 |
8.非線性控制 |
9.解耦控制 |
10.綜合控制實驗 |
(2)自動控制原理實驗項目
1.典型環節的模擬研究 |
2.典型系統瞬態響應和穩定性 |
3.系統校正 |
4.控制系統的頻率特性 |
5.典型非線性環節 |
6.非線性系統(一) |
7.非線性系統(二) |
8.采樣系統分析 |
9.采樣控制系統的校正 |
l0.狀態反饋(極點配置) |
(3)控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
以上所有實驗的具體內容由TRY-ATC的實驗指導書提供。
