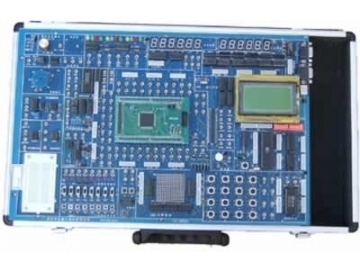

EDA實驗開發系統

EDA實驗開發系統
  • 型號:TRY-E801
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRY-E801EDA實驗開發系統

一、EDA實驗開發系統說明:

隨著電子電路復雜度的加大,數字電路越來越多的在應用到電路設計中得到應用,可編程邏輯器件也被廣泛地用在各種電子產品的設計和應用過程中,而且占有比例越來越大。它一方面提高了產品的可靠性,另一方面也增加了設計的靈活性和可維護性,使電子電路的設計更加方便快捷。在硬件的設計思路上,要改變原來傳統的設計方式,用設計軟件的方式方法來設計硬件。結合多年EDA開發經驗,分析國內外多種EDA實驗儀,取長補短,我公司研制出了TRY-E8系列的產品,其中TRY-E801型實驗開發系統是一種多功能、高配置、高品質的EDA教學與開發設備. EDA實驗開發系統既適用于高校電子/信息工程(含DSP)、通信原理、機電一體化計算機應用及自動控制等專業本/??苹蜓芯可厴I(yè)設計,也適用于科研院所的產品及項目開發。

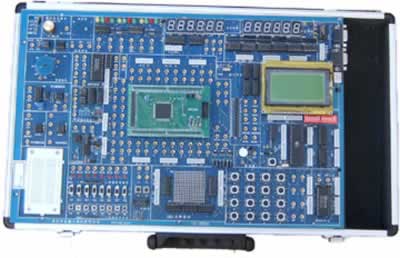

EDA實驗開發系統

二、EDA實驗開發系統特點

(1)EDA實驗開發系統采用“主板(基本實驗系統)+適配板(下載板)”的雙板式結構,配置靈活,適配板可選配Altera、Lattice、Xilinx等多家著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載,包括可對不同工作電壓CPLD/FPGA的編程,且在編程中無須做任何跳線切換即能自動識別主系統上的芯片,安全可靠,適合學生高密度的實驗操作。

(2)實驗箱提供良好的混合電壓(MV)兼容功能,具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此,用戶可避免單5V的EDA實驗系統過時淘汰之慮。

(3)該實驗平臺系統可編程PLD器件與實驗?zāi)K的連接全部采用自主連線,在PLD器件有限資源條件下,最大限度的連接上盡可能多的輸入輸出器件和實驗?zāi)K??赏耆珴M足從簡單數字電路到復雜數字系統的設計實驗。且PLD資源完全開發,也可借助該開發系統完成相關開發項目。

三、EDA實驗開發系統硬件配置:

(1)主板可與多種下載板相適配,基本配置為Altera1K30,其他下板選配(見下表);

(2)6位動態掃描顯示電路

(3)6位靜態鎖存顯示電路;

(4)12位發光二極管顯示電路

(5)8位二檔開關及其電平指示電路

(6)8位按鍵開關電路

(7)2位脈沖開關電路

(8)電子音響模塊

(9)16*16LED點陣顯示模塊

(10)128*64LCD的液晶顯示模塊

(11)A/D0809轉換器模塊

(12)D/A0832轉換器模塊

(13)時鐘信號源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ

(14)MCS-51單片機總線接口電路

(15)40芯I/O擴展接口

(16)一個5V蜂鳴器

(17)一個四相步進電機

(18)一個4*4小鍵盤

(19)配有存貯器EPROM27512

(20)一個RS232接口

(21)一個VGA接口

(22)一個PS/2(鍵盤、鼠標)接口

四、EDA實驗開發系統實驗項目

<一>基本實驗:

(1)七人表決器

(2)四位加法器

(3)BCD碼加法器

(4)格雷碼變換器

(5)四位并行乘法器

(6)觸發器

(7)設計74LS160功能模塊計數器

(8)多模加減計數器

(9)可控脈沖發生器

(10)簡易數碼鎖

(11)英語字母顯示實驗

(12)序列檢測器

(13)可變模16位加法計數器

(14)正負脈沖數控調制發生器

(15)秒表。

<二>模塊實驗:

(1)A/D0809模數轉換器實驗

(2)D/A0832數模轉換器實驗

(3)步進電機控制實驗

(4)16*16LED點陣顯示實驗

(5)電子時鐘實驗

(6)數碼管靜態顯示實驗

(7)VGA接口彩條信號實驗

(8)4*4鍵盤擴展實驗

(9)128*64LCD液晶顯示實驗

(10)電子音樂演奏實驗

(11)RS232串口發送實驗(SEND)

(12)RS232串口接收實驗(RECEIVE)

(13)PS/2鍵盤接口邏輯設計

(14)單片機總線接口實驗

<三>數字系統設計:

(1)數字鐘

(2)頻率計

(3).交通燈

(4)數字鎖

(5)出租車計費器

(6)搶答器

(7)彩燈控制器等。
