單片機微機EDA綜合實驗開發平臺
- 型號:TRY-598PCI
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

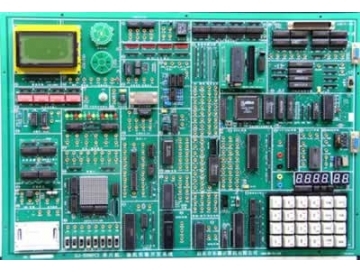

TRY-598PCI單片機微機EDA綜合實驗開發平臺
一、單片機微機EDA綜合實驗開發平臺系統簡介
TRY-598PCI單片機微機EDA綜合實驗開發平臺是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。在TRY-598KC基礎上增加32位PCI接口,以小系統、多功能、易擴展為設計思想,主板以《TRY-51/96/88系列單片機·微機實驗指導書》實驗為主,增加地址總線、數據總線、控制總線引出和擴展單元(區),這樣學??梢詮男枰霭l(fā),選配各種擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、單片機微機EDA綜合實驗開發平臺系統組成:
單片機實驗開發系統
·硬件:
(1)8/16位系統組成:51/96CPU卡(仿真器外接),8088CPU,系統控制芯片(1032),64K程序存儲器(w27c512),64K數據存儲器(61256x2),開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)32位接口單元:32位開關邏輯電平輸入/輸出顯示電路,32位I/O接口電路,32存儲器電路,32位PCI接口驅動電路,32位PCI接口卡(由PCI9054、93C56組成)。
(3)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),單脈沖發生器,8MH時鐘分頻,8位開關邏輯電平輸入/輸出電路,排針∕鎖緊孔轉接口、16*16LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,ISP在線下載接口,打印口,用戶串行接口。
(4)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
(5)控制對象:喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;
(6)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司各種擴展模塊。
·軟件:
系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、單片機微機EDA綜合實驗開發平臺主要特點
(1)系統自動識別CPU:598PCI是集51、96、8088、PCI于一體的四合一實驗系統。該系統以8088實驗系統作為基板,自成一體,可單獨作為8086微機原理和接口實驗使用,也可分別疊插51卡、96卡、32位PCI卡,構成8/16/32位實驗開發系統,結構緊湊,資源充分共享,自動識別CPU的類型。
(2)仿真器外置:實驗儀外置TRY-208型51/96通用單片機仿真器(這樣仿真器可單獨使用),64K數據空間、64K程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和實驗CPU獨立運行,軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。
(3)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(4)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過單片機仿真器調試用戶系統。
(6)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行(32位只能聯PC機運行),在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
四、單片機微機EDA綜合實驗開發平臺實驗項目
(一)51單片機實驗
軟件實驗
(1)清零程序; |
(2)拆字程序; |
(3)拼字程序; |
(4)數據區傳送子程序; |
(5)數據排序?qū)嶒灒?/P> |
(6)查找相同數據個數; |
(7)無符號雙字節快速乘法子程序; |
(8)多分支程序; |
(9)脈沖計數實驗; |
(10)電腦時鐘實驗。 |
硬件實驗
(1)P1口亮燈實驗; |
(2)P1口轉彎燈實驗; |
(3)P3.3口輸入,P1口輸出實驗; |
(4)工業順序控制實驗; |
(5)8255A、B、C口輸出方波實驗; |
(6)8255PA口控制PB口; |
(7)8255控制交通燈; |
(8)簡單I/O擴展實驗; |
(9)A/D0809轉換實驗; |
(10)D/A0832轉換實驗; |
(11)8279鍵盤顯示實驗; |
(12)通用打印機實驗;(打印機選配☆) |
(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配☆) |
(14)I2C儲存卡讀寫實驗; |
(15)繼電器控制實驗; |
(16)步進電機控制; |
(17)8253方波實驗; |
(18)小直流電機調速實驗; |
(19)16*16LED點陣顯示實驗; |
(20)128*64LCD液晶顯示實驗; |
(21)8250可編程異步通訊接口實驗(自發自收); |
(22)8251可編程通訊接口實驗(與PC機); |
(23)單片機RS232/485串行發送實驗(雙機通訊); |
(24)單片機RS232/485串行接收實驗(雙機通訊); |
(25)DS18B20單總線溫度測量實驗 |
(26)壓力實驗; |
(27)PWM實驗 |
(28)射極跟隨器 |
擴展卡實驗(選配)☆
(1)POD1擴展卡主持以下實驗:
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
(2)POD2擴展卡主持以下實驗:
·LM331V/F、F/V實驗
·138譯碼
(3)POD3擴展卡主持以下實驗:
·串行EEPROM93C46讀寫實驗
·I2CAT24C02讀寫實驗
·TLC549串行A/D轉換實驗
