超強型三合一單片機微機開發實驗箱
- 型號：TRY-598K、598K+
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 電工單片機微機通信實驗箱 / 內容
- 產品詳情

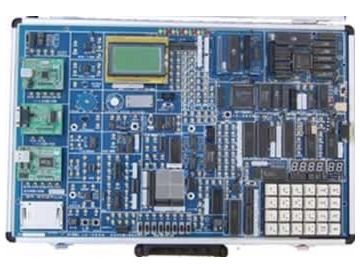

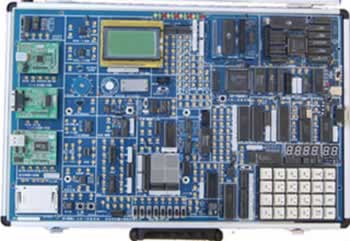

TRY-598K、598K+超強型三合一單片機微機開發實驗箱
超強型三合一單片機微機開發實驗箱簡介：
TRY-598K、598K+超強型三合一單片機微機開發實驗箱是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備。TRY-598K+在TRY-598K的基礎上增加了新型實用接口電路（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也是科研、開發工作者的得力助手。
一、超強型三合一單片機微機開發實驗箱組成：
?硬件：
（1）仿真器與單片機微機系統擴展：51/96單片機仿真器，89S52CPU卡，80C196CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看門狗MAX813L等；
（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
*（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
（6）可選配邏輯分析儀；
軟件：
系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
電源：
系統內置高性能直流穩壓電源。`
機箱：
系統配置輕便鋁合金箱子作為實驗箱機箱。
二、超強型三合一單片機微機開發實驗箱主要特點:
（1）系統自動識別CPU：598K+是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
（2）高性能仿真器：實驗箱內置的TRY-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。
（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（4）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（5）在線下載：不需編程器，可直接燒錄AT89S5X單片機。
（6）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運
行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
三、超強型三合一單片機微機開發實驗箱實驗項目:
51實驗部份
軟件實驗
|
（1）清零程序； |
（2）拆字程序； |
|
（3）拼字程序； |
（4）數據區傳送子程序； |
|
（5）數據排序?qū)嶒?yàn)； |
（6）查找相同數據個數； |
|
（7）無符號雙字節快速乘法子程序； |
（8）多分支程序； |
|
（9）脈沖計數實驗； |
（10）電腦時鐘實驗。 |
硬件實驗
|
（1）P1口亮燈實驗； |
（2）P1口轉彎燈實驗； |
|
（3）P3.3口輸入，P1口輸出實驗； |
（4）工業順序控制實驗； |
|
（5）8255A、B、C口輸出方波實驗； |
（6）8255PA口控制PB口； |
|
（7）8255控制交通燈； |
（8）簡單I/O擴展實驗； |
|
（9）A/D0809轉換實驗； |
（10）D/A0832轉換實驗； |
|
（11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；☆ |
|
（13）微型打印機打印字符、曲線、漢字實驗；☆ |
（14）日歷時鐘DS12887控制實驗；☆ |
|
(15)I2C儲存卡讀寫實驗； |
（16）語音芯片ISD1420控制實驗（錄音）；☆ |
|
（17）語音芯片ISD1420控制實驗（放音）；☆ |
（18）繼電器控制實驗； |
|
（19）步進電機控制； |
（20）8253方波實驗； |
|
（21）小直流電機調速實驗； |
（22）16*16LED點陣顯示實驗； |
|
（23）128*64LCD液晶顯示實驗； |
（24）8250可編程異步通訊接口實驗（自發自收）； |
|
（25）8251可編程通訊接口實驗（與PC機）； |
（26）單片機RS232/485串行發送實驗（雙機通訊）； |
|
（27）單片機RS232/485串行接收實驗（雙機通訊）； |
（28）溫度壓力實驗； |
|
*（29）CAN總線通訊接口實驗；☆ |
*（30）以太網TCP/IP協議接口實驗；☆ |
|
*（31）USB2.0通訊接口實驗。 |
*（32）DS18B20單總線溫度測量實驗 |
|
*（33）紅外線遙控收發實驗 |
*（34）TLC549串行A/D轉換實驗 |
|
*（35）TLC561510位D/A串行轉換實驗 |
*（36）PCF8563I2C日歷時鐘實驗 |
|
*（37）看門狗實驗 |
*（38）PWM實驗 |
96實驗部份
軟件實驗
|
(1)清零程序 |
(2)拆字程序 |
|
(3)拼字程序 |
(4)數字區傳送子程序 |
|
(5)數據排序?qū)嶒?yàn) |
(6)查找相同個數 |
|
(7)無符號雙字節快速乘法子程序 |
(8)多分支程序 |
硬件實驗
|
(1)P1口亮燈實驗 |
(2)P1口轉彎燈實驗 |
|
(3)P2.6口輸入，P1口輸出 |
(4)工業順序控制 |
|
(5)8255A、B、C口輸出方波 |
(6)8255PA口控制PB口 |
|
(7)8255控制交通燈 |
(8)簡單I/O擴展 |
|
(9)A/D轉換實驗 |
(10)D/A轉換實驗 |
|
(11)8279鍵盤顯示實驗 |
(12)通用打印機☆ |
|
(13)繼電器控制 |
(14)8253方波 |
|
(15)步進電機控制 |
88實驗部份
軟件實驗：
|
（1）二進制多位加法實驗 |
（2）二進制轉換為BCD碼實驗 |
|
（3）BCD碼轉換為二進制碼 |
（4）十進制數的BCD碼相減運算 |
|
（5）內存清零實驗 |
（6）數碼顯示實驗 |
|
（7）求最大數和最小數 |
（8）數據塊傳送實驗 |
|
（9）分支程序設計。 |
硬件實驗：
|
（1）A/D轉換實驗 |
（2）D/A轉換實驗（一） |
|
（3）D/A轉換實驗（二） |
（4）8255A并行口實驗（一） |
|
（5）8255A并行口實驗（二） |
（6）定時器/計數器實驗 |
|
（7）8259單級中斷控制器實驗 |
（8）串行口發送實驗（雙機通訊） |
|
（9）串行口接收實驗（雙機通訊） |
（10）小直流電機調速實驗； |
|
（11）步進電機控制 |
（12）繼電器控制 |
|
（13）存貯器讀寫實驗 |
（14）電子琴實驗 |
|
（15）簡單I/O口擴展實驗 |
（16）8251可編程通訊接口和PC機通訊 |
|
（17）16*16LED點陣顯示實驗 |
（18）128*64LCD液晶顯示實驗 |
|
（19）8237DMA傳送實驗 |
（20）8250可編程異步通訊接口實驗 |
|
（21）8279鍵盤顯示實驗 |
（22）溫度控制實驗 |
|
（23）壓力測量實驗 |
說明：“*”只支持TRY-598K+機型，其余相同。
實驗項目打“☆”號為選配擴展卡實驗。>>>更多的“電工單片機微機通信實驗箱”產品信息
