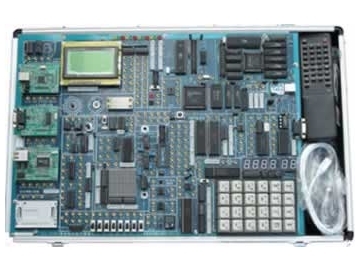

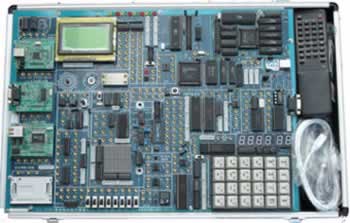

TRY-52H,52H+增強型單片機開發實驗平臺

增強型單片機開發實驗平臺簡介：

TRY-52H,52H+增強型單片機開發實驗平臺是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的最佳配套實驗設備。TRY-52H+在TRY-52H的基礎上增加了新型實用接口電路（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也可作為科研、開發工作者的得力助手。

一、增強型單片機開發實驗平臺系統組成：

·硬件：

（1）仿真器與單片機系統擴展：51/96單片機仿真器，用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

*（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。

（6）可選配邏輯分析儀；

(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

·軟件：

實驗系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試，單片機在線下載軟件等。

·電源：

實驗系統內置高性能直流穩壓電源。

·機箱：

實驗系統配置輕便鋁合金箱子作為實驗儀機箱。

二、增強型單片機開發實驗平臺主要特點

（1）高性能仿真器：實驗儀內置TRY-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

三、增強型單片機開發實驗平臺實驗項目

(一)軟件實驗

(二)硬件實驗

說明：“*”只支持TRY-52H+機型，其余TRY-52H、52H+相同。

實驗項目打“☆”號為選配擴展卡實驗。
