微機原理與接口實驗箱

微機原理與接口實驗箱
  • 型號:TRY-8086KA
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

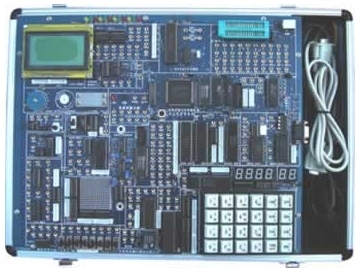

TRY-8086KA微機原理與接口實驗箱

一、微機原理與接口實驗箱簡介:

TRY-8086KA微機原理與接口實驗箱是《微機控制技術》、《十六位微機原理與接口》等課程教學必須的實驗設備,為各類院校的微機教學實驗、課程設計提供了良好的實驗開發環境。

微機原理與接口實驗箱

二、微機原理與接口實驗箱系統組成:

·硬件:

(1)微機系統擴展:8088CPU,64K監控程序存儲器,64K用戶程序和數據存儲器,64K實驗程序存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。

(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),16*16LED點陣電路,開關邏輯電平輸入/輸出,8MHZ時鐘與分頻,單脈沖發生器。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232等;

(4)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭等;

·軟件:

系統配置Win98/2000/xp等操作平臺的微機仿真調試軟件,支持匯編、C語言編譯、調試。

·電源:

系統內置高性能直流穩壓電源。

·機箱:

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、微機原理與接口實驗箱主要特點

(1)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,實驗系統自帶鍵盤、顯示電路和監控管理程序,在無PC機的情況下,同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。

(3)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

(4)二次開發:主機板留有系統總線接口,可開發用戶系統。

四、微機原理與接口實驗箱實驗項目

軟件實驗:

(1)二進制多位加法實驗

(2)二進制轉換為BCD碼實驗

(3)BCD碼轉換為二進制碼

(4)十進制數的BCD碼相減運算

(5)內存清零實驗

(6)數碼顯示實驗

(7)求最大數和最小數

(8)數據塊傳送實驗

(9)分支程序設計。

硬件實驗:

(1)A/D轉換實驗

(2)D/A轉換實驗(一)

(3)D/A轉換實驗(二)

(4)8255A并行口實驗(一)

(5)8255A并行口實驗(二)

(6)定時器/計數器實驗

(7)8259單級中斷控制器實驗

(8)串行口發送實驗(雙機通訊)

(9)串行口接收實驗(雙機通訊)

(10)小直流電機調速實驗;

(11)步進電機控制

(12)繼電器控制

(13)存貯器讀寫實驗

(14)電子琴實驗

(15)簡單I/O口擴展實驗

(16)8251可編程通訊接口和PC機通訊

(17)16*16LED點陣顯示實驗

(18)128*64LCD液晶顯示實驗

(19)8237DMA傳送實驗

(20)8250可編程異步通訊接口實驗

(21)8279鍵盤顯示實驗

(22)溫度控制實驗

(23)壓力測量實驗
