數電模電EDA綜合實驗系統
- 型號:TRY-SAE
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

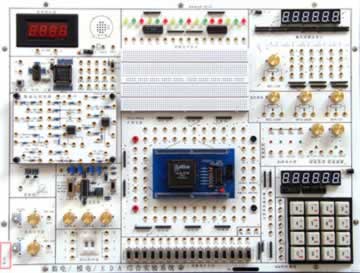

TRY-SAE數電模電EDA綜合實驗系統
數電模電EDA綜合實驗系統簡介:
TRY-SAE數電模電EDA綜合實驗系統能夠完成“電路基礎”、“模擬電子技術”、“數字電子技術”、“ISP在系統編程EDA實驗”、“VHDL設計”、“電子系統綜合設計”等課程的實驗。在實驗方式上采用全新理念,保留了經典的傳統基礎功能模塊驗證性實驗,增加了對中大規模復雜系統的設計、分析和管理實驗,為學生提供了二次開發的良好環境,加強了學生對系統設計概念的培養和實踐,以適應電子系統日趨數字化、復雜化和大規模集成化發展的需要,真正做到學用結合,為創新性人才的培養打下良好基礎。
一、數電模電EDA綜合實驗系統特點:
該實驗箱具有安全、穩定、可讀、可調整、直觀、靈活和新型等特點,操作簡單方便,實驗箱運行可靠。具有很強的二次開發功能。
1、安全性
人員安全的保護:不論實驗箱在正常工作或故障狀態下,不會危及操作人員的人身安全。
對誤操作的保護:不會因為誤操作而導致實驗箱損壞。
電源的過流保護:因短路等故障而過流時,可自動切斷實驗箱電源。
2、直觀性
實驗箱功能模塊的主要電氣原理或特征將在面板或電路卡上指示,實驗箱各功能引腳的符號標注在面板上。
3、靈活性
實驗箱采用主板和各模塊分離的設計,可編程器件焊接在獨立模塊上。通過選擇模塊可以選擇不同廠家、不同型號、不同規模的可編程器件,既可適應不同的教學需要,也使系統的功能和規模擴展變得更為方便。
為了方便實驗操作,減少對實驗儀器儀表的依賴,實驗箱主板上各部分功能模塊(包括一些基本功能模塊和實驗小工具)幾乎都是相互獨立的,可以根據需要選擇模塊進行接線。
實驗箱提供擴展集成插座、面包板和部分必須的分立元件等,留有足夠的接線機會,也給實驗箱留有足夠的機動靈活性。
4、新穎性
實驗箱提供了邏輯可編程實驗平臺和模擬可編程實驗平臺,其中邏輯可編程實驗平臺包括CPLD/FPGA模塊,模擬可編程實驗平臺包括ispPAC模塊。不同模塊使用不同的芯片,根據需要可選擇不同功能芯片的模塊插接到實驗主板上。
5、電源多樣性
系統提供了多種電壓,方便用戶使用。
(1)±5V/1A(2)±12V/0.2A(3)0~27V/0.2A連續可調(4)0~-12V/0.2A連續可調
6、系統資料
根據用戶選擇的配置,向用戶提供完整的實驗程序(如有),文檔,軟件。
二、數電模電EDA綜合實驗系統功能主要特點
(一)數字電路功能單元
1、4×4矩陣鍵盤:矩陣式結構,組合按鍵。
2、16位撥動開關:開關量輸入。
3、十進制8421撥碼盤:提供0~9十進制編碼值。
4、16位開關量輸出:發光二極管紅、黃、綠色三組各5只高亮度發光二極管,含電流驅動。
5、6位LED顯示:7段數碼管靜態顯示方式6位,動態顯示方式1-6位均可,含電流驅動。
6、有源晶振:4MHz標準時鐘,通過模塊跳線器選擇,向可編程器件的CLK提供時鐘。
7、單脈沖發生器:提供加消抖處理,單個±脈沖輸出。
8、邏輯筆:可測量邏輯高低電平、高阻和脈沖狀態。
(二)模擬電路功能單元
1、模擬電路模塊接入?yún)^(qū):可接入各種模擬電路實驗?zāi)K
2、波形發生器單元
輸出波形:方波、三角波、正弦波
幅值:正弦波:0~14V(14V為峰-峰值,且正負對稱)
三角波:0~24V(24V為峰-峰值,且正負對稱)
方波:0~24V(24V為峰-峰值,且正負對稱)
頻率范圍:分四檔2HZ~100HZ、90HZ~1KHZ、900HZ~10KHZ、9KHZ~90KHZ
3、直流信號源單元:雙路±5V/1mA、±0.5V/mA、兩檔連續可調。
4、3位半數字電壓表:測量范圍:-19.99V~+19.99V
(三)EDA實驗功能單元
1由數字電路功能單元、模擬電路功能單元共同組成。
2、可編程器件模塊。標準配置為Lattice的IspLsi1032.用戶也選擇其它公司的CPLD/FPGA(選配)。
(四)擴展實驗?zāi)K區
1、集成電路擴展插座:可插實驗用IC芯片或ispPAC模塊。
2、面包板單元。
三、數電模電EDA綜合實驗系統實驗內容:
1、數字部分基本實驗:
(l)門電路邏輯功能及測試; |
(2)組合邏輯電路(半/全加器); |
(3)R-S、D、JK4、觸發器; |
(4)三態輸出觸發器、鎖存器; |
(5)集成計數器及寄存器; |
(6)時序電路測試及研究; |
(7)譯碼器和數據選擇器; |
(8)波形發生及單穩態觸發器; |
(9)555時基電路 |
可選做如下實驗:
(10)CMOS門電路測試; |
(11)門電路的驅動能力測試; |
(12)寄存器及其應用實驗; |
(13)順序脈沖和脈沖分配器電路; |
(15)多路模擬開關及其應用實驗; |
(16)四路優先判決電路實驗; |
(17)TS、OC門的功能測試及其應用實驗; |
(18)邏輯筆實驗與分析實驗; |
(19)施密特觸發器及其應用實驗; |
(20)數字定時器實驗; |
(21)觸發器應用實驗; |
(22)時序電路應用實驗; |
(23)單穩態觸發器及其應用實驗; |
(24)電壓變換器實驗; |
(26)模數,數模轉換電路實驗 |
2、模擬部分實驗內容:
(一)分立元件電路實驗
1、基本單級放大電路; |
2、兩級放大電路; |
3、負反饋放大電路; |
4、射級跟隨器; |
5、差動放大電路; |
6、比例求和運算放大電路; |
(二)集成運算放大電路
7、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路;
8、積分與微分電路
①積分電路
②微分電路
③微積分電路;
9、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路;
10、有源濾波器
①通濾波器
②高通濾波器
③帶阻濾波器;
11、電壓比較器
①零比較器
②反相滯回比較器
③同相滯回比較器
(三)其它實驗
12、集成電路RC正弦波振蕩; |
13、集成功率放大器; |
14、整流濾波與并聯穩壓電路; |
15、串聯穩壓電路; |
16、集成穩壓電路; |
17、RC正弦波振蕩器; |
18、LC振蕩器及選頻放大器; |
19、電流/電壓轉換電路; |
20、電壓/頻率轉換電路; |
21、互補對稱功率放大器; |
22、波形變換電路 |
3、電路分析基本實驗:
1、常用電子元件的特性認識(2、3端元件); |
2、伏安特性的測試; |
3、受控源特性的研究; |
4、R、C電路特性; |
5、1、2階電路的瞬態(時域)響應; |
6、雙口網絡的研究。 |
4、EDA實驗內容
1、單元電路設計實驗:
(1)常用門電路設計; |
(2)編碼器/譯碼器設計; |
(3)觸發器及時序電路設計; |
(4)同步/異步計數器設計; |
(5)鍵盤掃描實驗; |
(6)加法器實驗 |
2、綜合設計實驗:
(1)SSI組合電路的設計與冒險競爭觀察;
(2)MSI組合電路的設計;
(3)可讀寫寄存器的設計。
3研究創新實驗:
(1)數字頻率計; |
(2)數字電子鐘設計; |
(3)十字路口交通燈自動控制器的設計; |
(4)出租車計費器的設計; |
(5)數字濾波器設計; |
(6)DAC、ADC模型設計; |
(7)數字模擬綜合系統設計 |
四、數電模電EDA綜合實驗系統配置
1、數電模電EDA實驗箱一臺(含電源) |
2、交流電源線一根 |
3、在系統邏輯可編程模塊一塊(或多塊選配) |
4、在系統模擬可編程模塊(多塊選配) |
5、并行下載電纜一根 |
6、模擬電路實驗板一塊(多塊選配) |
7、實驗指導書一套 |
8、實驗導線若干根 |
