數電實驗箱, 數電實驗平臺
- 型號:TRY-SD2
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

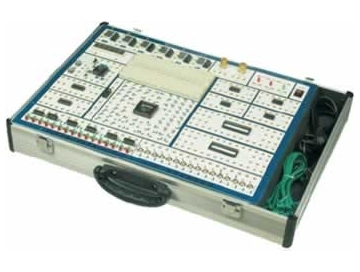

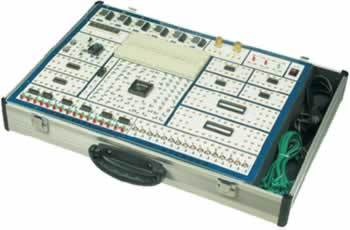

TRY-SD2數電實驗箱, 數電實驗平臺
一、數電實驗箱, 數電實驗平臺系統組成
1、電源:交流輸入:220V±10%、50Hz
直流輸出:±12V/0.3A、5V/2A
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為T(mén)TL電平。
3、固定頻率脈沖源7路,輸出均為T(mén)TL電平:1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz;
4、時序脈沖發生電路及啟??刂齐娐???僧a(chǎn)生四路脈沖信號,脈沖周期與輸入的時鐘信號相同,四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計,測量范圍:0-9.9999MHz,誤差<1Hz
6、十六位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。
7、十六位邏輯電平指示燈:紅色表示高電平‘1’,綠色表示低電平‘0’。
8、數碼管顯示:六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只,阻值分別22K,100K。
10、開放實驗區,用于擴展實驗、課程設計使用。
(1)提供鎖緊插座共8只,其中40芯2只,20芯2只,16芯4只,可插8芯~40芯的種IC。
(2)臺灣產面包板二塊,可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區,標準配置為L(zhǎng)attice1032實驗板,也可根據學校要求選配,如Lattice4256,AlteraEPM7128s、AlteraEP1K30、AlteraEP1K100、Xinlix95108等實驗板。
二、數電實驗箱, 數電實驗平臺實驗項目
1、同“TRY-SD1型數字電路實驗箱”
2、EDA器件開發設計實驗
1、單元電路設計實驗:
(1)常用門電路設計; |
(2)編碼器/譯碼器設計; |
(3)觸發器及時序電路設計; |
(4)同步/異步計數器設計; |
(5)鍵盤掃描實驗; |
(6)加法器實驗 |
2、綜合設計實驗:
(1)SSI組合電路的設計與冒險競爭觀察;
(2)MSI組合電路的設計;
(3)可讀寫寄存器的設計。
3研究創新實驗:
(1)數字頻率計; |
(2)數字電子鐘設計; |
(3)十字路口交通燈自動控制器的設計; |
(4)出租車計費器的設計; |
(5)數字濾波器設計; |
(6)DAC、ADC模型設計; |
(7)數字模擬綜合系統設計 |
