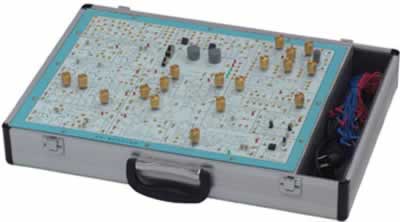

高頻電路綜合實驗箱

高頻電路綜合實驗箱
  • 型號:TRY-TS01
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

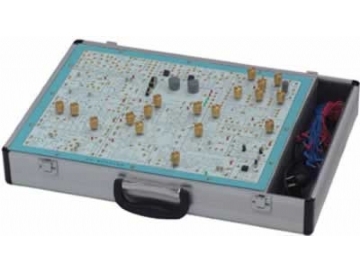

TRY-TS01高頻電路綜合實驗箱

產品簡介:

TRY-TS01高頻電路綜合實驗箱將所有高頻電路模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。

該實驗箱工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。

一、高頻電路綜合實驗箱技術性能高頻電路綜合實驗箱

△電源:

輸入:AC220V±l0%

輸出:DC±5V,-8V,±12V,最大輸出電流均為200mA

△信號源:(函數發生器)

輸出波形:

方波、三角波、正弦波

頻率范圍:

分四檔2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ,2KHZ~20KHZ

幅值:正弦波Vp-p:0~14V(l4V為峰、一峰值,且正負對稱)

方波Vp-p:0~24V(24V為峰一峰值,且正負對稱)

三角波Vp-p:0~24V(24V為峰一峰值,且正負對稱)

二、高頻電路綜合實驗箱實驗項目

可完成高頻電路實驗:

⑴單調諧回路諧振放大器;

⑵雙調諧回路諧振放大器

⑶高頻功率放大器(丙類)

⑷LC電容反饋三點式振蕩器

⑸石英晶體振蕩器

⑹振幅調制器(利用乘法器)

⑺調幅波信號的解調

⑻變?nèi)荻O管調頻振蕩器

⑼相位鑒頻器

⑽集成電路(壓控振蕩器)構成的頻率調制器

⑾集成電路(鎖相環)構成的頻率解調器

⑿利用二極管函數電路實現波形轉換。

⒀RC集成振蕩器;

⒁混頻電路

可完成模擬電路實驗:

1.單級放大電路

12.集成功率放大器

2.兩級放大電路

13.整流濾波與并聯穩壓電路

3.負反饋放大電路

14.串聯穩壓電路

4.射極跟隨器

15.集成穩壓器

5.差動放大電路

16.RC正弦波振蕩器

6.比例求和運算電路

17.LC振蕩器及選頻放大器

7.積分與微分電路

18.電流/電壓轉換電路

8.波形發生電路

19.電壓/頻率轉換電路

9.有源濾波器

20.互補對稱功率放大器

10.電壓比較器

21.波形變換電路

11.IC電路RC正弦波振蕩器

22.揚效應管實驗
