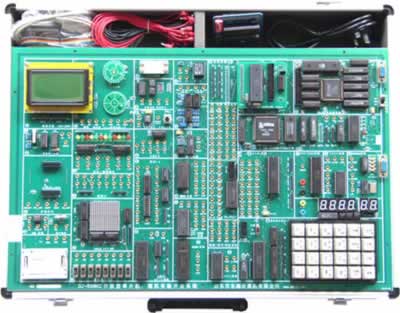

TRY-598KC開放型單片機微機實驗開發系統

一、開放型單片機微機實驗開發系統簡介:

TRY-598KC開放型單片機微機實驗開發系統是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVRATMEGA16單片機原理及應用》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《TRY-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、開放型單片機微機實驗開發系統組成：

·硬件：

（1）開發系統組成：由8088實驗開發系統作為基板,51/196/C8051F/AVR/EDA/ARM等為插卡，免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。系統控制芯片為Lattice1032，64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

(6)可選配邏輯分析儀

(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·插孔

系統采用鎖緊式鍍金大孔座，既美觀大氣，又接觸可靠、方便實驗連接。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱,色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。

三、開放型單片機微機實驗開發系統主要特點

（1）系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）仿真器配置：實驗儀配置的TRY-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（3）仿真C8051F單片機（SOC）：選配TRY-C8051F仿真系統，可對嵌入式系統C8051F單片機（SOC）實驗、開發的。

（4）仿真AVRATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16單片機實驗、開發的。

（5）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（6）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（7）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（8）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（9）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的55個實驗程序完成實驗。另配有Labview虛擬儀器實驗例程

四、開放型單片機微機實驗開發系統實驗項目

（一）51單片機實驗

軟件實驗

硬件實驗

（二）96單片機實驗

軟件實驗

硬件實驗

（三）8086微機實驗

軟件實驗：

硬件實驗：

擴展卡實驗（選配）

（1）POD5擴展卡：

·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（2）POD1032擴展卡：

·主持Lattice公司：ISP1032E芯片實驗開發。

（3）POD1C3擴展卡：

·主持Atera公司：EP1C3T144芯片實驗開發。

（4）POD1C6擴展卡：

·主持Atera公司：EP1C6T144芯片實驗開發。

（5）模擬組態控制實驗：（USB接口）

（6）單片機課程設計實驗平臺（51選配）
