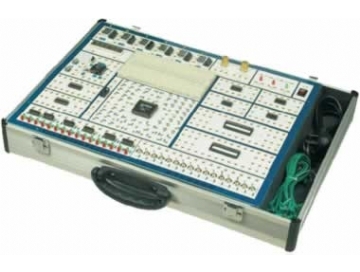

數字電路實驗箱,數字電路實驗儀
- 型號:TRY-SD6
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259
TRY-SD6數字電路實驗箱,數字電路實驗儀
一、數字電路實驗箱,數字電路實驗儀系統組成
1、電源:交流輸入:220V±10%、50Hz
固定直流輸:出5V/2A、-5V/0.5A、±12V/0.5A、;
可調直流輸出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為T(mén)TL電平。
3、連續脈沖源:0~1MHz。
4、固定頻率脈沖源16路,輸出為T(mén)TL電平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
5、時序脈沖發生電路及啟??刂齐娐?。可產生四路脈沖信號,脈沖周期與輸入的時鐘信號相同,四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計,測量范圍:0-9.9999MHz,誤差<1Hz。
7、十六位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。
8、十六位邏輯電平指示燈:指示燈亮表示高電平‘1’,指示燈滅表示低電平‘0’。
9、數碼管顯示:四位由七段LED數碼管組成的BCD碼譯碼顯示電路,及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、揚聲器及驅動電路??捎米鲿r(shí)鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆,紅色:高電平;綠色:低電平;橙色:高阻;
13、可變電位器4只,阻值分別1K,50K,100K,680K。
14、開放實驗區,用于擴展實驗、課程設計使用。
(1)提供40芯鎖緊插座2只,20芯鎖緊插座3只,16芯鎖緊插座4只,14芯鎖緊插座4只,可插8芯~40芯的各種IC。
(2)分立元件接插區,可接插電阻、電容、穩壓管、二極管、三極管等元器件,方便擴展。
二、數字電路實驗箱, 數字電路實驗儀實驗項目
1、門電路的邏輯功能及測試實驗 |
2、組合邏輯電路(半加器、全加器及邏輯運算)實驗 |
3、觸發器實驗(一)R-S、D、JK |
4、觸發器實驗(二)三態輸出觸發器、鎖存器 |
5、時序電路測試與研究 |
6、集成計數器及寄存器實驗 |
7、譯碼器和數據選擇器實驗 |
8、波形產生器及單穩態觸發器實驗 |
9、555時基電路實驗 |
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗 |
11、TTL門電路參數測試實驗 |
12、CMOS門電路測試實驗 |
13、A/D、D/A轉換電路實驗 |
14、時序電路應用實驗 |
15、四路優先判決電路實驗 |
16、智力竟賽搶答器實驗 |
17、電子秒表實驗 |
18、3位半直流數字電壓表實驗 |
19、數字頻率計實驗 |
20、拔河游戲機實驗 |
21、隨機存儲器及其應用實驗 |
22、8路搶答器電路設計實驗 |
23、數字鐘電路的設計實驗 |
24、交通燈控制邏輯電路設計實驗 |
25、汽車尾燈控制電路 |
26、籃球競賽30S計時器 |
