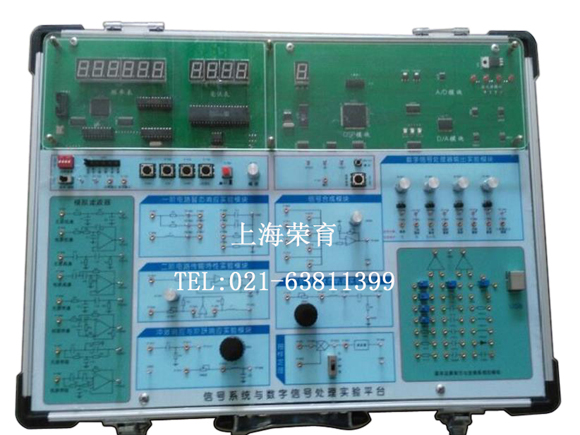

TRY-XH3信號與系統及數字處理實驗箱

一、信號與系統及數字處理實驗箱系統介紹

TRY-XH3信號與系統及數字處理實驗箱是在常規的信號與系統實驗箱的基礎上，運用先進技術先進手段研制成功的。它是專門為《信號與系統》課程而設計的，提供了信號的頻域、時域分析的實驗手段，增加了數字信號處理功能。利用該實驗箱可進行階躍響應與沖激響應的時域分析；連續時間系統的模擬；抽樣定理與信號恢復的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示、借助于DSP技術實現信號頻譜的分析與研究、信號的分解與合成的分析與實驗；各種模擬、數字濾波器的設計與實現等內容的學習與實驗。

實驗箱采用的DSP數字信號處理新技術，可以將模擬電路難以實現或?qū)嶒灲Y(jié)果不理想的“信號分解與合成”、“信號卷積”等實驗得以準確地演示，并能生動地驗證理論結果；系統地了解并比較各種模擬濾波器（無源、有源）和數字濾波器的性能及特性，并可學會數字濾波器的設計與實現。

實驗箱配有DSP標準的JTAG插口及DSP同主機PC機的通信接口，可方便學生在我公司提供的軟件的基礎上進行二次開發（可用仿真器或不用仿真器），完成一些數字信號處理、DSP應用方面的實驗。如：各種數字濾波器設計、頻譜分析、卷積、A/D轉換、D/A轉換、DSP定時器的使用、DSP基本I/O口使用等。內置信號源、頻率計、毫伏表。

二、信號與系統及數字處理實驗箱系統特點：

1、緊扣教學大綱、內容簡潔、重點突出：以高等教育出版社的國家重點教材“信號與系統“（鄭君里）一書為背景，對課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。

2、電路模塊化設計：每一個實驗單元均以一模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。

3、采用了DSP數字處理的新技術。隨著科學技術的不斷發展，信號的數字處理技術在實際中的應用范圍大大擴展，無所不在。通過數字處理可以將模擬電路難以實現或?qū)嶒灲Y(jié)果不理想的“信號分解與合成”、“信號卷積”、“頻譜分析”等實驗得以準確地演示，并能生動地驗證理論結果；可以比較數字濾波器與模擬濾波器的性能優劣。

4、二次開發功能：能通過DSP數字信號處理單元和主機接口與二次開發區，可使學生設計各種數字濾波器、對模擬信號進行頻譜分析、卷積運算等豐富的實驗項目。

三、信號與系統及數字處理實驗箱技術指標

電源參數：+5V、2A；-5V、0.5A；+12V、1A；-12V、0.5A。

頻率計：可測量的信號頻率范圍：0～350KHz；

毫伏表：可測量的信號頻率范圍：0～100KHz；

可測量的信號幅值范圍：1mV～10V；

信號源：可產生正弦波、三角波、方形波三種波形。

幅值（峰峰值）：正弦波0～12V；

三角波0～18V；

方波0～20V；

頻率：(四檔可調)正弦波2Hz～100KHz；

三角波2Hz～100KHz；

方波2Hz～100KHz；

本實驗箱的功能與配置與RY-XH2基本一致，同時又增加了以下功能或模塊。

1、增加了4個模塊

（1）信號的調制與解調模塊

（2）頻分與復用模塊

（3）八階高通、低通濾波器模塊

（4）信號的無失真?zhèn)鬏斚到y(tǒng)

2、擴充了二次開發區模塊。

提供了很多開放的電阻、電容、電位器、運放單元、阻容元件插件（可插上二次開發區未提供的阻容元件），可根據需要搭接不同的電路，進行各種測試?？赏瓿苫具\算單元實驗，如加法器、比例放大器、積分器等，及一階系統的模擬、連續系統的模擬等實驗。

其中：電位器3個；運放單元4個；固定電阻18個；固定電容12個；固定電感3個；及R-L-C插件6個，可根據需要插上不同的電阻、電容或電感。

3、增加了數字虛擬存儲示波器功能，最高采樣頻率1MHz，能對實驗信號進行實時采樣。為學校大大地節省了硬件設備的投資。

四、信號與系統及數字處理實驗箱實驗內容

可完成以下22個實驗：
