光纖通信綜合實驗箱

光纖通信綜合實驗箱
  • 型號:TRY-TX05
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRY-TX05光纖通信綜合實驗箱

光纖通信綜合實驗箱功能簡介:

光纖通信綜合實驗箱有很強的信道編碼實驗:CMI、5B1C、5B6B、加擾解擾等線路編碼功能;增強了復接解復接功能、信令功能、系統性實驗功能,在信令的支持下能完成平臺間的電話呼叫接續系統實驗;增加了液晶鍵盤控制,取代原有的接插件;光輸入、輸出接口均設計朝外,方便連接其它光器件;留有硬件擴展接口,可選配LED或LD性能測試模塊,具有無光告警、自動功率控制APC等功能。實驗平臺布局美觀、結構緊湊、并附有機玻璃保護。適合各大院校光通信專業的??粕?、本科生、研究生以及教師和相關的科研技術人員使用。

光纖通信綜合實驗箱

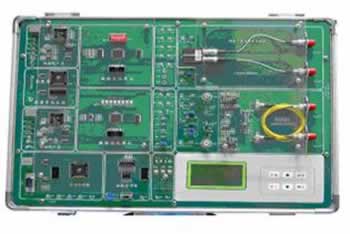

一、光纖通信綜合實驗箱產品圖片

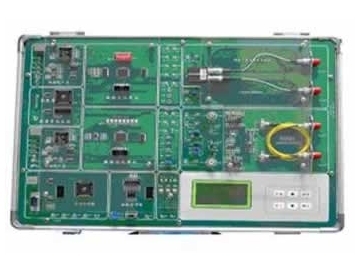

光纖通信,光纖通信原理,光纖通信綜合實驗箱

二、光纖通信綜合實驗箱產品特點

1.配內置工作電源:+5V、-5V、+12V、-12V。

2.配有適合實驗用的低速1310波長光收發端機一個,數據速率可以是直流DC到5MHZ數據信號,很方便20MHZ示波器觀測。波長為1550的激光器(探測器)單模光纖性能測試模塊。

3.內置誤碼測試儀功能,無需外配誤碼儀(測光檢測機靈敏度)。

4.留有外置誤碼測試儀測試接口

5.留有計算機數據傳輸9針串口和數字圖像光纖傳輸USB接口電路。

6.模擬/數字電話光纖傳輸,帶完整的電話呼叫接續功能。

7.帶有標準E1接口,線路時鐘可編程(從1個時隙至32個時隙即64KHZ—-2048KHZ可編程)。

8.數字信號產生及碼型變換和同步時鐘均由CPLD可編程器件實現,性能穩定。

9.有CMI、5B1C、5B6B碼型實驗。

10.具有擾碼解碼功能。

11.留有硬件升級接口,配半導體LED(850nm)+多模光傳輸模塊。

12.具有模擬圖像光纖傳輸功能(LED選配模塊,需配攝像頭.監視器)。

13.帶有計算機接口(RS232)。

14.采用液晶鍵盤顯示管理實驗參數,取代原有的接插件,實驗方便直觀。

15.發端、收端的電部分功能靈活,可根據學校要求進行功能升級。

16.光端機的光輸入、輸出接口都由尾纖、法蘭引出,有效的防止實驗操作時對光端機的物理損傷。

17.平臺上的電信號、光信號接口均對外開放,實驗者可自行連接電信號、光信號,構建各種方式的通信系統,增加了實驗者的動手機會,加強了實驗的參與性。

18.整板采用有機玻璃覆蓋保護,便于實驗室管理。

19.平臺上有CPLD、MS-51單片機、電話呼叫系統、液晶鍵盤、計算機串口、USB接口等資源,滿足學生的軟硬件的二次開發需求。

三、光纖通信綜合實驗箱技術參數

(1)1310nm光傳輸系統采用激光器和探測器組件獨立組成,非采用光收發一體機形式,對學生掌握光傳輸?shù)碾姟?光、光——電原理有很大作用。

(2)采用整板設計,各光傳輸外圍模塊獨立,關鍵器件用玻璃罩保護,貼片工藝,對稱結構。

(3)同時具備1310nm、1550nm波長2個獨立的光發、光收單元,實驗內容靈活、豐富,能夠在1臺實驗箱里完成WDM實驗。

(4)具有CMI、5B6B、5B1P、HDB3等編譯碼模塊和擾碼/解擾碼模塊。

(5)采用大規模FPGA平臺,包含大量二次開發實驗。

(6)包含模擬、數字、計算機數據、圖像、語音等信號光纖傳輸通道。

(7)具備多機組網通信功能,多臺實驗設備之間可以通過光纖連接組成環網。

(8)交直流電源。

輸入:AC:220V±10%50±5Hz

(10)模擬信號源

正弦波:1KHz、2KHz,幅度0-5V連續可調;

三角波:1KHz、2KHz,幅度0-5V連續可調。

(11)數字信號源

方波:頻率為2.048MHz,256KHz,64KHz,可設;

基帶信號:速率為2.048Mbps,256Kbps,64Kbps的24位數字信號(可任意設置)。

(12)光發收模塊

1310nm光發模塊:工作速率≤155Mbps,中心波長1310±20nm,光譜寬度≤5nm,工作電流≤35mA,輸出功率0.2~0.6mW,光纖特性:單模FC型接口。

1310nm光收模塊:高響應度InGaAs平面結構PIN探測器,工作波長1100-1650nm,輸入光功率≤3dBm,3dB帶寬2GHz,響應時間可到0.5ns,光纖特性:單模FC型接口。

1550nm光發模塊:工作速率≤2.5Gbps,中心波長1550±20nm,光譜寬度≤5nm,工作電流≤35mA,輸出功率≤500μW,光接口:FC型。

1550nm光收模塊:高響應度InGaAs平面結構PIN探測器,工作波長1100-1650nm,輸入光功率≤3dBm,3dB帶寬2GHz,響應時間可到0.5ns,光接口:FC型。

四、光纖通信綜合實驗箱實驗項目

前言光纖實驗系統組成介紹

第一章光纖通信認知實驗

實驗1光纖、光纜的識別實驗

實驗2電光、光電轉換傳輸實驗

第二章光發射端機指標測試實驗

實驗1數字光發端機的平均光功率測量

實驗2數字光發端機的消光比測量

實驗3半導體LD光源的P-I曲線繪制實驗

實驗4自動光功率控制(APC)測試

第三章常用光無源器件測試實驗

實驗1光纖活動連接器

實驗2光衰減器的性能指標測量

第四章光接收端機指標測試實驗

實驗1數字光收端機的靈敏度測量

實驗2數字光收端機的動態范圍測量

第五章電信號傳輸編譯碼原理實驗

實驗1AMI/HDB3編碼原理實驗

第六章光傳輸線路編譯碼實驗

實驗1CMI編譯碼原理及光傳輸實驗

實驗25B6B編碼原理及光傳輸實驗

實驗35B1P/1C編碼原理及光傳輸實驗

實驗4加擾、解擾原理及光傳輸實驗

實驗5光纖信道眼圖觀察

第七章光纖傳輸系統綜合實驗

實驗1模擬/數字電話光纖傳輸系統實驗

實驗2計算機數據光纖傳輸系統實驗

實驗3數字圖像光纖傳輸系統實驗

實驗4數字時分復接系統光通信實驗

實驗5E1數據光傳輸實驗

第八章二次開發實驗:(編程下載實現)

實驗1M序列程序設計

實驗2光纖通信系統線路接口碼型HDB3碼編譯碼設計

實驗3擾碼解擾碼程序設計及其光纖傳輸實驗

實驗4CMI碼編譯碼設計及其光纖傳輸實驗

實驗55B6B碼編譯碼設計及其光纖傳輸實驗

實驗65B1P碼編譯碼設計及其光纖傳輸實驗

實驗75B1C碼編譯碼設計及其光纖傳輸實驗
