TRY-860X移動通信實驗系統

簡述：

TRY-860X移動通信系列實驗箱是我公司新近推出的新型移動通信實驗系統，它有TRY-8601移動終端、TRY-8602移動基站、TRY-8603移動交換機組成。TRY-8601移動終端既可完成基本的移動原理實驗且能自成系統完成相當于GSM和CDMA手機的通話與測試實驗；也可和移動基站（TRY-8602）、移動交換機（TRY-8603）配合構成一個完整的移動通信系統。（網絡組成見產品特點中圖）

一、移動通信實驗系統技術指標

（一）移動通信原理實驗箱（移動終端）

TRY-8601移動終端實驗箱既能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗和手機的測試實驗

1、移動通信原理實驗

信源編碼實驗；

聲碼器實驗；

信道編碼實驗；

擴頻解擴、CDMA編碼實驗、地址碼的相關性與信號分解；

時分復用與解復用；

各種調制解調實驗；

各單元級聯起來組成一個CDMA手機系統實驗（可以撥號通話）；

手機模擬系統各模塊信號測試實驗；

GSM/GPRS模塊配置與AT命令編程實驗；

2、移動通信系統實驗（完成任意移動終端間實時雙工通信）

發送：

(1)撥號呼叫實現移動終端信令交換。

(2)完成語音的模數轉換，實驗箱采用AD73311線性16位A/D變換，采樣率32K/S。

(3)AMBE2000對前級的語音數據進行壓縮編碼，語音速率為2350bps，F(xiàn)EC速率為50bps。

(4)對語音數據進行線路編碼：卷積編碼。

(5)對語音數據插導頻后進行CDMA編碼。

(6)QPSK調制。

(7)射頻調制、發射。

(8)基于GSM/GPRS模塊的虛擬手機開發實驗、分布式數據采集實驗；

接收：為上述過程的逆過程。

（二）移動通信系列實驗箱TRY-8602移動基站

移動基站作用：

A）管理業務信道和控制信道；

B）動態查詢各移動終端的工作狀態；

C）給移動終端分配業務信道資源；

D）向移動終端發送各種信令信號；

E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；

F）切換并管理小區間的移動終端；

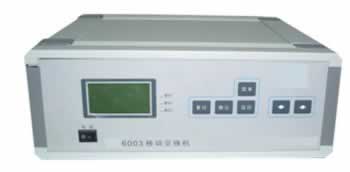

（三）TRY-8603移動交換機

移動交換機作用：

A）接收基站發來的交換信息；

B）轉接小區間接續信令；

C）協調分配信道資源；

D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。

二、移動通信實驗箱系統特點

1.CDMA手機的信息處理過程

(1)發端：語音數字化、壓縮、CDMA編碼、調制、上變頻、發射……；

(2)收端：接收、下變頻、解調、CDMA譯碼、擴張、還原語音。

移動通信實驗箱

但其它產品或用GSM、CDMA的MODEM，只能通過公網模擬，無法進行信號測試；或?qū)⒄Z(yǔ)音用無繩電話通信，移動部分只做時分復用或擴頻，無法構成真實系統。

(3)CDMA自成系統的配置與組織圖

移動通信系統實驗室標準配置：24臺TRY-8601移動終端；3臺TRY-8602移動基站；1臺TRY-8603移動交換機；

（特殊要求可減配終端和基站或通過修改軟件增配終端）

2.從學校經費考慮，系統的數據速率、射頻頻率作了合理的調整，在保證系統完整性的前提下，能用常規儀表進行實驗測試。

3．移動交換機上能實時跟蹤移動臺入網、接續狀態、通話記錄等信令信息。

4．在移動終端和PC機相連后，用戶可在PC機上實時檢測到終端和基站間的信令交互過程。

5．可以和現有的公網之間通信，和公網基站和移動臺之間進行信息交互。在計算機的輔助下，對公網GSM和GPRS信令進行部分分析。結構圖如下：

三、移動通信實驗項目

第一部分基礎實驗

第1章偽隨機序列產生實驗

實驗一m序列碼產生及特性分析實驗

實驗二GOLD序列碼產生及特性分析實驗

實驗三WALSH碼產生及特性分析實驗

第2章語音變換和性能測試實驗

實驗四語音模數轉換和壓縮編碼實驗

第3章擴頻通信基礎實驗

實驗五直接序列擴頻（DS）編解碼實驗

實驗六跳頻（FH）通信實驗

實驗七DS／CDMA碼分多址實驗

實驗八BPSK調制解調實驗

實驗九QPSK調制解調實驗

實驗十OQPSK調制解調實驗

實驗十一MSK調制解調實驗

第二部分系統實驗

第1章數據和話音業務通信實驗

實驗一短信收發實驗

實驗二數據接入CDMA信道的收發實驗

實驗三移動終端語音自環通信實驗

實驗四移動終端雙機通信實驗

第2章移動系統信令交互實驗

實驗五GSM移動臺開機入網和關機實驗

實驗六移動網管理實驗

實驗七移動臺主叫實驗

實驗八移動臺被叫實驗

GSM協議幀結構介紹

第3章移動系統通信實驗

實驗九移動系統通信實驗

實驗十移動通信系統軟件

實驗十一移動通信7號信令實驗

第4章無線信道實驗

實驗十二加性高斯白噪聲信道的統計特性實驗

實驗十三瑞麗衰落信道和萊斯衰落信道特性實驗

實驗十四信道編碼實驗

第5章GSM通信模塊

實驗十五GSM模塊配置實驗

實驗十六GSM設備短信收發實驗

實驗十七GSM設備呼叫實驗

實驗十八GPRS數據通信實驗

第6章復用系統實驗

實驗十九碼分復用及相關性仿真軟件實驗

實驗二十?dāng)?shù)字時分復接系統實驗

實驗二十一基于GSM模塊的分布式數據采集

第三部分二次開發說明

第1章DSP二次開發說明

第2章GSM模塊二次開發說明

五、移動通信教學配置

六、移動通信實驗系統產品圖片

TRY6001移動終端：

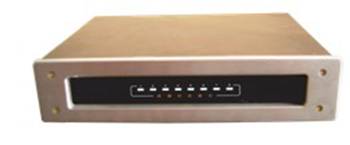

TRY6002移動基站：

移動基站作用：

A）管理業務信道和控制信道；

B）動態查詢各移動終端的工作狀態；

C）給移動終端分配業務信道資源；

D）向移動終端發送各種信令信號；

E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；

F）切換并管理小區間的移動終端；

移動交換機作用：

A）接收基站發來的交換信息；

B）轉接小區間接續信令；

C）協調分配信道資源；

D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
