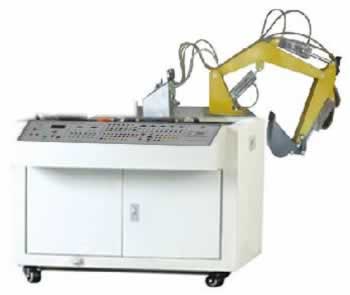

TRYWJ-51PLC控制透明挖掘機實訓臺
一、PLC控制透明挖掘機實訓臺,挖掘機實驗設備主要技術參數
1、電源：AC220V50HZ
2、直流電源輸入AC220V輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸入8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：650W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，
演示實驗油路液流要求壓力僅需0.8-2.3Mpa(油泵最高壓力：Pmax＝
2.5Mpa)
5、電磁換向閥：AC24V吸力30N
6、實訓臺外型尺寸：1000mm×800mm×900mm
二、PLC控制透明挖掘機實訓臺,挖掘機實驗設備特點：
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。可執行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、挖掘機試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握，兼有機電一體化實訓裝置的功能。
三、PLC控制透明挖掘機實訓臺,挖掘機實驗設備主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；
四、PLC控制透明挖掘機實訓臺,挖掘機實驗設備設備清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
挖掘機實訓裝置 |
1臺 | |
|
2 |
PLC主機模塊 |
1塊 | |
|
3 |
電源模塊 |
1塊 | |
|
4 |
PLC主機模塊 |
1塊 | |
|
5 |
PLC控制按鈕模塊 |
1塊 | |
|
6 |
舉升油缸 |
1只 | |
|
7 |
彎臂油缸 |
1只 | |
|
8 |
挖斗油缸 |
1只 | |
|
9 |
三位四通電磁換向閥 |
3只 | |
|
10 |
油箱 |
1個 | |
|
11 |
彎臂 |
1個 | |
|
12 |
直臂 |
1個 | |
|
13 |
挖斗 |
1個 | |
|
14 |
底座支架 |
1套 | |
|
15 |
回轉工作臺 |
1套 | |
|
16 |
回轉馬達 |
1個 | |
|
17 |
機泵組 |
1套 | |
|
18 |
液壓油 |
1壺 | |
|
19 |
編程電纜（適配器） |
1條 | |
|
20 |
挖掘機液壓實訓說明書 |
1冊 | |
|
21 |
光盤（PLC編程軟件、程序軟件） |
1盤 | |
|
22 |
工具 |
1套 | |
|
23 |
液控單向閥 |
3個 | |
|
24 |
溢流閥 |
1個 |
