TRYQYP-01B透明液壓與氣壓傳動PLC綜合實訓裝置

一、液壓與氣動PLC控制綜合實訓裝置概述

TRYQYP-01B透明液壓與氣壓傳動PLC綜合實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制與氣動PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。透明液壓與氣壓傳動PLC綜合實訓裝置

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實訓與液壓實訓電氣主控單元配備2套獨立繼電器控制，2套獨立PLC控制，簡單實用。

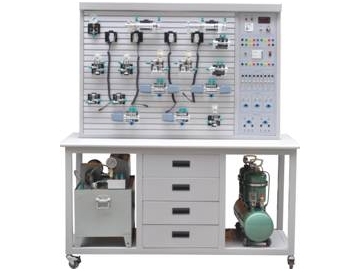

二、液壓與氣動PLC控制綜合實訓裝置實訓臺組成

實訓系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便?；九渲脼椋簹鈩?dòng)實訓元件1套；氣動實驗PLC控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。

本實訓系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

利用此套實訓設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

三、液壓與氣動PLC控制綜合實訓裝置氣動技術參數

(1)、氣動元件

(2)、主要技術參數

1、電源AC220V50HZ

2、直流電源：輸入AC220V，輸出DC24V/2A

3、空氣壓縮機（基本配置小型機）

4、電機功率：250W電源：AC220V

5、公稱容量：10L氣壓傳動PLC綜合實訓裝置配件

6、額定輸出氣壓1Mpa

7、實訓裝置外型尺寸：1500mm×900mm×1700mm

(3)、液壓與氣動PLC控制綜合實訓裝置主要特點:

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以氣動回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

(4)、氣動基本實驗回路

(5)、氣動PLC控制綜合實訓裝置配置清單

四、液壓技術參數：

1、主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、液壓實驗泵站電機功率：400W調速范圍0－1500RMP

外型尺寸：550mm×350mm×450mm

4、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

5、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：AC220V.吸力3Mpa

7、實訓裝置外型尺寸：1500mm×900mm×1700mm

2、主要特點

1、液壓繼電器控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

3、液壓基本實訓的換向回路

4、透明液壓傳動PLC控制綜合實訓裝置配置清單

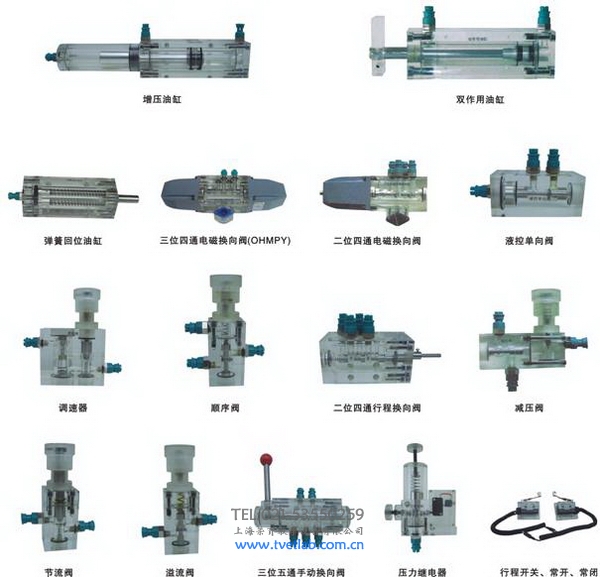

5、液壓元件
