TRYWJ-53液壓PLC控制挖掘機實訓裝置

一、液壓PLC控制挖掘機實訓裝置特點：

1、在原有透明液壓PLC控制實訓裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。

2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。

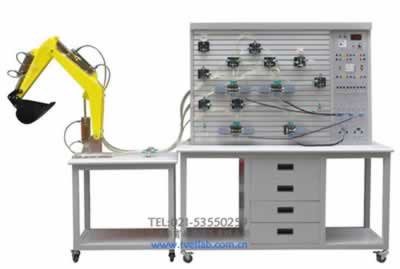

2、透明液壓PLC實訓裝置主要由實訓桌、實訓臺、挖掘機試驗臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

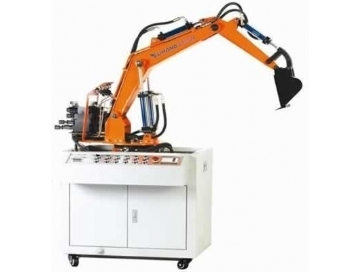

挖掘機PLC液壓實訓裝置

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

二、液壓PLC控制挖掘機實訓裝置主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸出8輸入（繼電器輸出方式）

4、液壓實驗泵電機功率：250W調速范圍0－1700r/min

液壓泵工作時噪聲≤58dB

演示實驗油路液流要求壓力僅需0.8-1.3Mpa(油泵最高壓力：Pmax＝2.5Mpa)

5、電磁換向閥：AC220V吸力3Mpa

6、實訓裝置臺外型尺寸：1500mm×650mm×1800mm

7、挖掘機試驗臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm

三、液壓PLC控制挖掘機實訓裝置主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸出8輸入（繼電器輸出方式）

4、液壓實驗泵電機功率：250W調速范圍0－1700r/min

液壓泵工作時噪聲≤58dB

演示實驗油路液流要求壓力僅需0.8-1.3Mpa(油泵最高壓力：Pmax＝2.5Mpa)

5、電磁換向閥：AC220V吸力3Mpa

6、實訓裝置臺外型尺寸：1500mm×650mm×1800mm

7、挖掘機試驗臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm

四、液壓PLC控制挖掘機實訓裝置主要功能：

1、真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；

2、了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；

3、進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；

4、進行挖掘機液壓系統壓力、流量等參數的測量實驗。

四、液壓基本實驗的換向回路

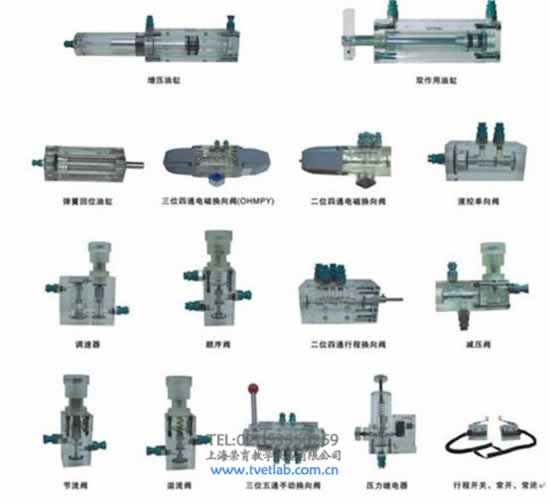

五、液壓元件:
