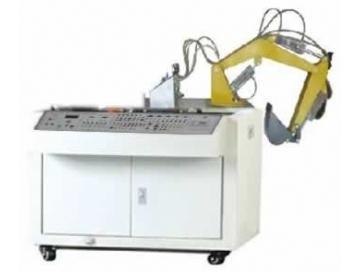

PLC控制透明挖掘機實訓臺
- 型號:TRYWJ-51
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259
TRYWJ-51PLC控制透明挖掘機實訓臺
一、PLC控制透明挖掘機實訓臺主要技術參數
1、電源:AC220V50HZ
2、直流電源輸入AC220V輸出DC24V/3A
3、可編程控制器(PLC):三菱FX1S-20MR主機12輸入8輸出(繼電器輸出方式)
4、液壓實驗泵電機功率:650W,調速范圍0-1500r/min,液壓泵工作時噪聲≤58dB,
演示實驗油路液流要求壓力僅需0.8-2.3Mpa(油泵最高壓力:Pmax=
2.5Mpa)
5、電磁換向閥:AC24V吸力30N
6、實訓臺外型尺寸:1000mm×800mm×900mm
二、PLC控制透明挖掘機實訓臺特點:
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作??蓤?zhí)行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成,工作原理,液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、挖掘機試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器(PLC)等組件組成。
4、電氣主控單元采用PLC可編程序控制器控制,可與PC微機通訊實現微機智能控制,同時以液壓回路為控制對象,加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程序控制的優越性和先進性,加深對PLC編程器的了解與掌握,兼有機電一體化實訓裝置的功能。
三、PLC控制透明挖掘機實訓臺主要功能:
1、液壓傳動各部件及工作原理觀摩、拆裝實訓;
2、液壓控制系統原理學習與分析;
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓;
4、回轉作業,動臂提升同時平臺回轉;
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度;
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置;
7、PLC指令編程,梯形圖學習實驗;
8、PLC編程軟件的學習應用;
9、PLC與計算機通訊及在線調試;
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗;
四、PLC控制透明挖掘機實訓臺設備清單
序號 |
名稱 |
型號 |
數量 |
1 |
挖掘機實訓裝置 |
1臺 | |
2 |
PLC主機模塊 |
1塊 | |
3 |
電源模塊 |
1塊 | |
4 |
PLC主機模塊 |
1塊 | |
5 |
PLC控制按鈕模塊 |
1塊 | |
6 |
舉升油缸 |
1只 | |
7 |
彎臂油缸 |
1只 | |
8 |
挖斗油缸 |
1只 | |
9 |
三位四通電磁換向閥 |
3只 | |
10 |
油箱 |
1個 | |
11 |
彎臂 |
1個 | |
12 |
直臂 |
1個 | |
13 |
挖斗 |
1個 | |
14 |
底座支架 |
1套 | |
15 |
回轉工作臺 |
1套 | |
16 |
回轉馬達 |
1個 | |
17 |
機泵組 |
1套 | |
18 |
液壓油 |
1壺 | |
19 |
編程電纜(適配器) |
1條 | |
20 |
挖掘機液壓實訓說明書 |
1冊 | |
21 |
光盤(PLC編程軟件、程序軟件) |
1盤 | |
22 |
工具 |
1套 | |
23 |
液控單向閥 |
3個 | |
24 |
溢流閥 |
1個 |
