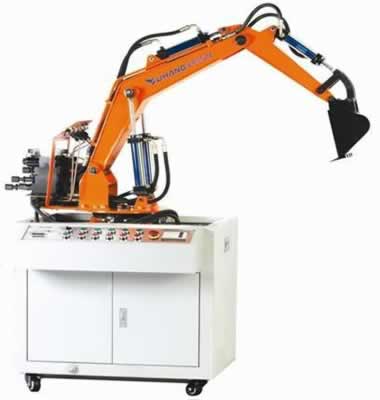

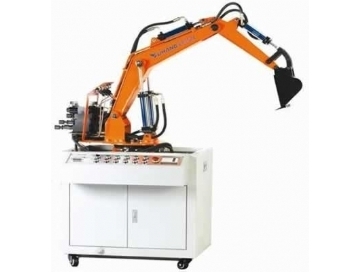

TRYWJ-55液壓挖掘機實訓臺

液壓挖掘機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山采掘作業。目前中小型挖掘機幾乎全部采用了液壓傳動。液壓挖掘機較之機械式挖掘機具有體積小、重量輕、操作靈活方便、挖掘力大、易于實現過載保護和遠距離操縱等優點。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。

一、液壓挖掘機實訓臺主要技術參數

1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、液壓泵站：（1）系統額定壓力6.3MPa；（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。

6、電器控制單元（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。

電機型號：M3P4H523功率：2.2KW轉速：1420r/min

油泵型號：VAI-15F-A3額定壓力：7Mpa額定排量：8ml/rev

外形尺寸：1550×650×1800mm

二、液壓挖掘機實訓臺性能與特點

1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。

2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、實驗部件采用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。

三、液壓挖掘機實訓臺實驗內容

1、液壓挖掘機械演示控制實驗

1）挖掘作業，鏟斗和斗桿復合進行工作實驗；

2）回轉作業，動臂提升同時平臺回轉；

3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；

4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。

2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1)PLC指令編程、梯形圖編程學習；

2)PLC編程軟件的學習與使用；

3)PLC與計算機的通訊、在線調試；

4)PLC在液壓傳動控制中的應用以及控制方案的優化。

四、液壓挖掘機實訓臺實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓挖掘機械演示控制實驗。

3、PLC軟件仿真演示及控制實驗。

4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
