透明氣動液壓PLC控制綜合實訓臺
- 型號:TRY-70A
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259
TRY-70A透明氣動液壓PLC控制綜合實訓臺
一、透明氣動液壓PLC控制綜合實訓臺簡介:

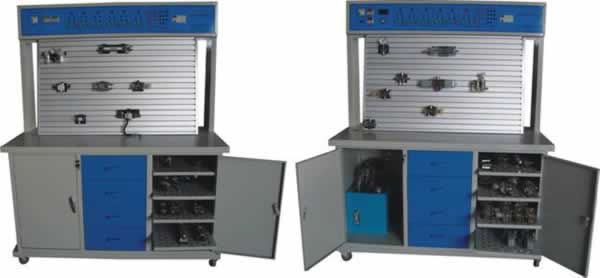

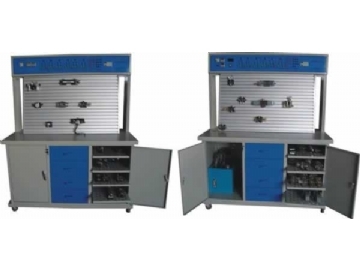

TRY-70A透明氣動液壓PLC控制綜合實訓臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求,在我公司透明液壓產品的基礎上,綜合了我們公司氣動PLC控制實訓設備的優點,采用開放型綜合實訓臺結構,經過我公司不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程控制器控制技術于一體的理想的綜合性實訓室設備。實訓時,他們可以相輔相成,交叉控制。可以讓學生直觀、感性的對比、了解、電、液各自具有的特點、特色、優點及缺點等。
二、透明氣動液壓PLC控制綜合實訓臺基本配置:

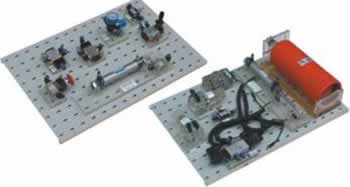

其基本配置為一個實訓臺配有一套氣動控制實訓元件和一套液壓控制實訓元件,且各自配有獨立的一套電氣控制設備。
利用此套實訓室設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實訓,以及PLC編程及應用控制實訓;同時,也可綜合地進行相互配合的實訓:如實現氣-電控制,氣-液控制,電-液控制,以及氣-電-液綜合控制。
1.實訓系統采用“二合一”的機構,即一張實訓桌可以供兩組四位學生同時進行實訓,有助于討論學習,提高產品的性?xún)r(jià)比,
2.實訓室元件均為進口透明有機材料制成,便于了解和掌握液壓元件的機構、性能及用途。熟悉幾十種基本液壓回路的工作過程和原理。本實訓臺實訓時,組裝實訓回路快捷方便。
3.電氣主控單元采用PLC可編程控制器控制,可與電腦通訊實現微機智能控制。同時,以液壓回路為控制對象,加強對PLC可編程控制器的學習及應用。
4.采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程控制器的優越性,加深對PLC編程器的了解及掌握
三、透明氣動液壓PLC控制綜合實訓臺技術參數:
1.電源:220V50Hz(市電)
2.演示臺外形尺寸:1400mm(長)×850mm(寬)×1710mm(高)。
3.鋁合金實訓屏尺寸:1160mm(長)×950mm(高)×230mm(寬)
4.液壓實訓泵站500*350*300(mm)
工作電源:AC:220V永磁調速電機,調速范圍:0-1500轉/分
安全限速范圍:1000-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實訓油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力:Pmax=1.5Mpa)
6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
7.空氣壓縮機(基本配置小型機)
規格:430*210*600(mm)
電源:AC220V
功率:360W
最高壓力:1.3mp
排氣量:0.039m3/min
溫度:90度
潤滑油:10#變壓機油
噪音:<65Dbca
儲氣容積:10L
凈重:21kg
8.PLC可編程控制器:松下FP1-14型(也可根據需要另選其它品牌型號PLC)
9.實訓臺重量:120KG
四、透明氣動液壓PLC控制綜合實訓臺實訓項目:
(一)、22個氣動基本回路實訓
(二)、18個液壓傳動基本回路實訓
(三)、PLC可編程序控制器的基本編程、基本控制技術的應用
(四)、繼電器控制技術應用
(五)、氣-電控制,氣-液控制,電-液控制,以及氣-電-液綜合控制實訓
(六)、其他擴展、綜合性實訓
二十二種基本氣動回路
1.單作用氣缸的換向回路 |
2.雙作用氣缸的換向回路 |
3.單作用氣缸速度控制回路 |
4.雙作用氣缸單向調速回路 |
5.雙作用氣缸雙向調速回路 |
6.速度換接回路 |
7.緩沖回路 |
8.二次壓力控制回路 |
9.高低壓轉換回路 |
10.計數回路 |
11.延時回路 |
12.過載保護回路 |
13.互鎖回路 |
14.單缸單往復控制回路 |
15.單缸連續往復動作回路 |
16.直線缸、旋轉缸順序動作回路 |
17.多缸順序動作回路 |
18.雙缸同步動作回路 |
19.四缸聯動回路 |
20.卸荷回路 |
21.或門型梭閥的應用回路 |
22.快速排氣閥應用回路 |
十八種基本液壓傳動控制回路
1.用換向閥的換向回路 |
2.用“O”型機能換向閥的閉鎖回路 |
3.用液控單向閥的閉鎖回路 |
4.壓力調定回路 |
5.二級壓力回路 |
6.用減壓閥的減壓回路 |
7.用增壓缸的增壓回路 |
8.用換向閥的卸載回路 |
9.進油節流調速回路 |
10.回油節流調速回路 |
11.調速齒輪泵調速回路 |
12.調速齒輪泵和調速閥的復合調速回路 |
13.流量閥短接的速度換接回路 |
14.二次進給回路 |
15.用順序閥的順序動作回路 |
16.用壓力繼電器的順序動作回路 |
17.用電器行程開關的順序動作回路 |
18.用行程閥的順序動作回路 |
五、透明氣動液壓PLC控制綜合實訓臺配置清單:
液壓配件 | |||||
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
1 |
實訓演示臺 |
臺 |
1 |
||
2 |
實訓屏(鋁合金) |
YQ-A設計制做 |
幅 |
1 |
實訓臺 |
3 |
元件固定板 |
YQ-A設計制做 |
塊 |
3 |
實訓臺 |
4 |
電氣線路及控制面板 |
套 |
1 |
安裝在實訓屏上 | |
5 |
齒輪油泵 |
只 |
1 |
安裝在泵站上 | |
6 |
油箱 |
只 |
1 |
安裝在泵站上 | |
7 |
油缸(帶行程開關) |
只 |
2 |
組合元件 | |
8 |
彈簧回位油缸 |
只 |
1 |
組合元件 | |
9 |
增壓油缸 |
只 |
1 |
組合元件 | |
10 |
單向閥 |
只 |
2 |
組合元件 | |
11 |
液控單向閥 |
只 |
2 |
組合元件 | |
12 |
溢流閥 |
只 |
2 |
組合元件 | |
13 |
先導式溢流閥 |
只 |
1 |
組合元件 | |
14 |
節流閥 |
只 |
1 |
組合元件 | |
15 |
調速閥 |
只 |
2 |
組合元件 | |
16 |
順序閥 |
只 |
2 |
組合元件 | |
17 |
減壓閥 |
只 |
1 |
組合元件 | |
18 |
二位二通電磁換向閥 |
只 |
1 |
組合元件 | |
19 |
二位四通電磁換向閥 |
只 |
2 |
組合元件 | |
20 |
三位四通電磁換向閥 |
“O”型 |
只 |
1 |
組合元件 |
21 |
三位四通電磁換向閥 |
“H”型 |
只 |
1 |
組合元件 |
22 |
三位四通電磁換向閥 |
“P”型 |
只 |
1 |
組合元件 |
23 |
三位四通電磁換向閥 |
“M”型 |
只 |
1 |
組合元件 |
24 |
三位四通電磁換向閥 |
“Y”型 |
只 |
1 |
組合元件 |
25 |
二位四通行程換向閥 |
只 |
1 |
組合元件 | |
26 |
三位五通手動換向閥 |
只 |
1 |
組合元件 | |
27 |
壓力繼電器 |
只 |
1 |
組合元件 | |
28 |
行程開關(常閉) |
ZL-15G07 |
只 |
2 |
組合元件 |
29 |
行程開關(常開) |
ZL-15G07 |
只 |
2 |
組合元件 |
30 |
壓力表 |
0-1.0Mpa |
只 |
3 |
組合元件 |
31 |
四通 |
只 |
7 |
組合元件 | |
32 |
五通 |
只 |
3 |
組合元件 | |
33 |
220V電源插頭線 |
條 |
1 |
電器配件 | |
34 |
電磁閥通用連接線 |
條 |
4 |
電器配件 | |
35 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 | |
36 |
毛巾 |
條 |
5 |
附件 | |
37 |
透明液壓皮管 |
米 |
30 |
材料 | |
38 |
專用液壓油 |
32# |
壺 |
2 |
材料 |
氣動配件 | |||||
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
1 |
壓縮機 |
WY5.2—雙頭 |
只 |
1 |
氣源 |
2 |
實訓桌 |
YQ-A設計制做 |
張 |
1 |
實訓臺 |
3 |
實訓屏(鋁合金) |
YQ-A設計制做 |
幅 |
1 |
實訓臺 |
4 |
元件固定板 |
YQ-A設計制做 |
塊 |
3 |
實訓臺 |
5 |
單作用缸 |
QGX25×100 |
只 |
1 |
接插元件 |
6 |
雙作用缸 |
QGX25×100 |
只 |
2 |
接插元件 |
7 |
旋轉氣缸 |
MSQB20A-F9B |
只 |
1 |
接插元件 |
8 |
三聯件 |
AC2000三聯件 |
只 |
1 |
接插元件 |
9 |
減壓閥(帶壓力表) |
AR2000 |
只 |
1 |
接插元件 |
10 |
手動換向閥 |
4H210-08 |
只 |
1 |
接插元件 |
11 |
單電磁換向閥(二位五通) |
4V210-08(DC24V) |
只 |
2 |
接插元件 |
12 |
雙電磁換向閥(二位五通) |
4V220-08(DC24V) |
只 |
1 |
接插元件 |
13 |
雙電磁換向閥(三位五通) |
4V230-08(DC24V) |
只 |
1 |
接插元件 |
14 |
單氣控?fù)Q向閥(二位五通) |
4A210-08 |
只 |
2 |
接插元件 |
15 |
雙氣控?fù)Q向閥(二位五通) |
4A220-08 |
只 |
2 |
接插元件 |
16 |
行程閥(機控) |
MOV-2 |
只 |
2 |
接插元件 |
17 |
行程閥(按鈕) |
MOV-3A |
只 |
1 |
接插元件 |
18 |
或門型梭閥 |
ST-02 |
只 |
2 |
接插元件 |
19 |
快速排氣閥1/4” |
QE-02 |
只 |
2 |
接插元件 |
20 |
單向節流閥 |
RE-02 |
只 |
2 |
接插元件 |
21 |
單向節流閥 |
JSC601 |
只 |
7 |
接插元件 |
22 |
單向閥 |
1/4” |
只 |
2 |
接插元件 |
23 |
順序閥 |
YQ-A設計制做 |
只 |
2 |
接插元件 |
24 |
氣容 |
YQ-A設計制做 |
只 |
1 |
接插元件 |
25 |
六通(有機玻璃) |
YQ-A設計制做 |
只 |
2 |
接插元件 |
26 |
行程開關 |
YQ-A設計制做 |
只 |
4 |
電器 |
27 |
直流開關電源單元(DC:24V) |
YQ-A設計制做 |
個 |
1 |
電器 |
28 |
PLC編程器控制單元(14點) |
松下FP1-14 |
個 |
1 |
電器 |
29 |
PLC電器輸入單元 |
YQ-A設計制做 |
個 |
1 |
電器 |
30 |
PLC電器輸出單元 |
YQ-A設計制做 |
個 |
1 |
電器 |
31 |
繼電器控制單元 |
YQ-A設計制做 |
個 |
1 |
電器 |
32 |
單元電器連接電纜 |
YQ-A設計制做 |
條 |
4 |
電器 |
33 |
實訓指導書 |
冊 |
1 |
資料 | |
34 |
軟件光盤 |
編程軟件及程序 |
碟 |
1 |
資料 |
35 |
氣管 |
PU氣管6×4 |
米 |
100 |
附件 |
36 |
編程電纜線 |
松下配套 |
條 |
1 |
附件 |
工具及配件 | |||||
1 |
活動扳手 |
125×19 |
把 |
1 |
實訓工具 |
2 |
內六角扳手 |
M6 |
把 |
1 |
實訓工具 |
3 |
“十”字螺絲刀 |
4# |
把 |
1 |
實訓工具 |
4 |
“一”字螺絲刀 |
4# |
把 |
1 |
實訓工具 |
5 |
尖嘴鉗 |
6# |
把 |
1 |
實訓工具 |
6 |
孔用擋圈鉗 |
6# |
把 |
1 |
實訓工具 |
7 |
軸用擋圈鉗 |
6# |
把 |
1 |
實訓工具 |
8 |
剪刀 |
把 |
1 |
實訓工具 | |
9 |
保險管 |
4A |
只 |
5 |
檢修備用件 |
10 |
備用油管接頭 |
只 |
5 |
檢修備用件 | |
11 |
502膠水 |
瓶 |
1 |
檢修備用件 | |
12 |
各種“O”型圈 |
個 |
若干 |
檢修備用件 | |
13 |
各種油封 |
個 |
若干 |
檢修備用件 | |
14 |
各種內六角螺絲 |
個 |
若干 |
檢修備用件 | |
15 |
三通(T型三通) |
6 |
只 |
4 |
附件 |
16 |
三通(Y型減徑三通) |
8—6 |
只 |
1 |
附件 |
17 |
四通 |
6 |
只 |
2 |
附件 |
18 |
氣孔塞頭 |
6 |
只 |
25 |
附件 |
19 |
生料帶 |
個 |
1 |
附件 | |
20 |
行程開關 |
只 |
2 |
附件 | |
21 |
按鈕開關 |
只 |
3 |
附件 | |
22 |
使用說明書 |
碟 |
1 |
資料 | |
23 |
裝箱清單 |
份 |
1 |
資料 |
