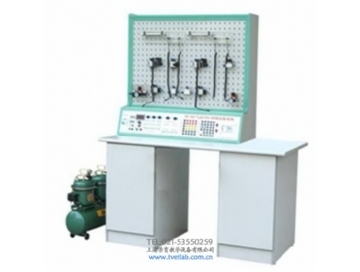

氣動PLC控制實驗系統

氣動PLC控制實驗系統
  • 型號:TRYQK-05
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRYQK-05氣動PLC控制實驗系統

一、氣動PLC控制實驗系統簡介:

TRYQK-05氣動PLC控制實驗系統是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求,同時吸收了該專業廣大師生的建議,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外,還可進行模擬氣動控制技術應用實驗、氣動技術課程設計,及其基本應用實驗等,是機電一體化專業不可多得的實驗設備。

該系統適應于大中專院校、職業學校機械工程、機電一體化自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》等相關課程的教學實驗,同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計,可以更準確、形象地深入了解,掌握氣動元件的結構,氣動回路的控制原理及設計方法等。

氣動PLC控制實驗系統

二、氣動PLC控制實驗系統主要參數:

電源:輸入AC220V,輸出DC24V/2A空氣壓縮機(基本配置小型機)功率:360W

電源:AC220V公稱1容積:10L額定輸出氣壓:0.7MPa

實驗臺外形尺寸:1500mm×700mm×760mm

實驗支架尺寸:1100mm×400mm×920mm

三、氣動PLC控制實驗系統特點:

1、本產品插腳和底座是國家,做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用2MM厚度鋁板,用數控沖床成型。

2、氣動控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件等組件組成。

3、配備氣動元件,且均配有過渡底板,可方便、隨意地將元件安放在實驗面板上?;芈反罱硬捎每鞊Q接頭,拆接方便快捷。

4、實訓氣源壓力低,電氣控制采用低電壓直流24V電源;實訓氣路、控制電路安全

可靠,設有手動、自動、順序等控制功能。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制,

四、氣動基本實驗回路舉例:

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路1

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸同步動作回路

19、四缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

五、氣動PLC控制實驗系統配置清單

序號

分類

項目

型號規格

數量

備注

1

氣源

壓縮機

XY5.2-雙頭

1只

2

實驗臺

實驗桌

XY設計制作

1張

3

實驗臺

元件固定臺架

XY設計制作

1臺

4

電器部分

直流開關電源單元(DC:24V

XY設計制作

1面

繼電器控制單元

XY設計制作

5

接插元件

單作用缸

QGX25×100

1只

6

接插元件

雙作用缸

QGX25×100

2只

7

接插元件

旋轉氣缸

MSQB20A-F9B

1只

8

接插元件

三聯件

AC2000三聯件

1只

9

接插元件

減壓閥(帶壓力表)

AR2000

1只

10

接插元件

手動換向閥

4H210-08

1只

11

接插元件

單電磁換向閥(二位五通)

4V210-08(DC24V)

2只

12

接插元件

雙電磁換向閥(二位五通)

4V210-08(DC24V)

1只

13

接插元件

雙電磁換向閥(三位五通)

4V210-08(DC24V)

1只

14

接插元件

單氣換向閥(二位通)

4A210-08

2只

15

接插元件

雙氣換向閥(二位五通)

4A210-08

2只

16

接插元件

行程閥(機控)

MOV-2

1只

17

接插元件

行程閥(按鈕)

MOV-3A

1只

18

接插元件

或門型梭閥

ST-02

2只

19

接插元件

快速排氣閥1/4”

QE-02

2只

20

接插元件

單向節流閥

RE-02

2只

21

接插元件

單向節流閥

JSC601

7只

22

接插元件

單向閥

1/4”

2只

23

接插元件

順序閥

XY設計制作

2只

序號

分類

項目

型號規格

數量

備注

24

接插元件

氣容

XY設計制作

1只

25

接插元件

六通

XY設計制作

2只

26

電器元件

行程開關

XY設計制作

4只

27

資料

實驗指導書

1本

28

附件

內六角扳手

2把

29

附件

螺絲刀

2把

30

附件

活動扳手

150×19

1把

31

附件

尖嘴鉗

1把

32

附件

剪刀

1把

33

附件

消聲器(?。?/P>

1/8”

2只

34

附件

消聲器(大)

3/8”

1只

35

附件

三通(T型三通)

Φ6

4只

36

附件

三通(Y型減徑三通)

Φ8-Φ6

1只

37

附件

四通

Φ6

2只

38

附件

L型(螺紋二通)

601

2只

39

附件

L型(螺紋二通)

602

2只

40

附件

氣孔塞頭

Φ6

25只

41

附件

生料帶

1個

42

附件

保險絲

2.5A

5只

43

附件

行程開關

2只

44

附件

按鈕開關

3只

45

附件

氣管

PU氣管6×4

1卷
