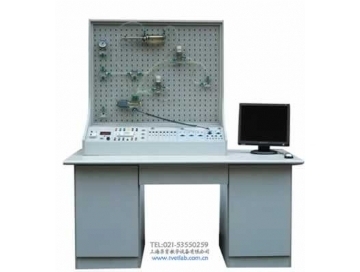

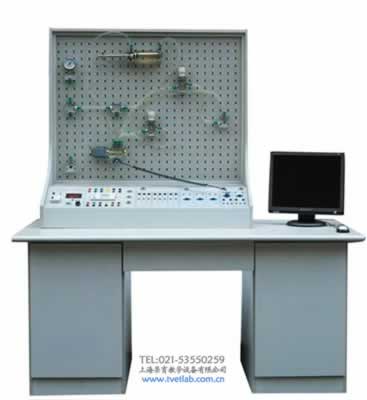

TRYYY-19透明液壓PLC控制實訓裝置

一.透明液壓PLC控制實訓裝置主要技術參數

1.電源：AC220V50HZ

2.直流電源輸入AC220V輸出DC24V/3A

3.可編程控制器（PLC）：松下FP－14型主機

8輸入6輸出（繼電器輸出方式）

4.油泵電機功率：250W調速范圍0－1700RMP

5.實訓油路液流壓力要求需0.3－0.6MPA

（油泵最高壓力：PMAX=1.05MPA）

6.電磁換向閥：AC220V.吸力3mpa

7.實訓裝置外型尺寸：1600mm×700mm×760mm

8.實訓臺尺寸：11050mm×450mm×1100mm透明液壓PLC控制實訓裝置

二.透明液壓PLC控制實訓裝置主要特點

1.液壓PLC控制實訓臺主要由實訓桌.實訓臺.液壓元件和電器控制器件.可編程控制器（PLC）等組件組成。

2.實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷.方便。

3.電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

4.實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三.液壓基本實訓的換向回路

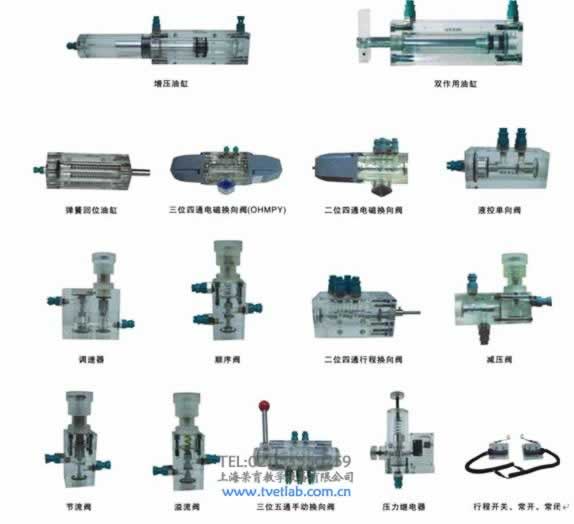

四.液壓元件:
