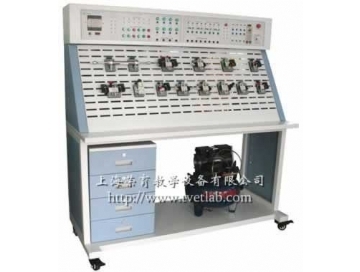

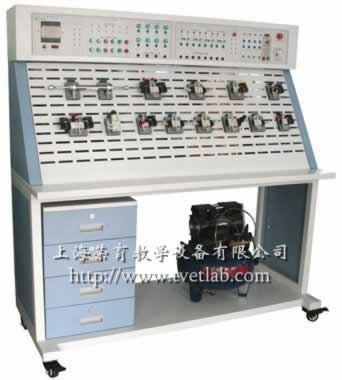

TRYQDA-01氣動實驗臺

TRYQDA-01氣動實驗臺依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控制技術》教學大綱、實驗教學大綱，針對當前的實驗教學現況而專業設計的氣動教學實驗臺。該實驗臺覆蓋了氣動技術、傳統繼電器控制技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。因此，該實驗臺是氣動實驗教學、氣動控制技能實訓、氣動與傳感器技術綜合實訓的綜合實驗臺，也是一款比較適合于高等院校、高等技術院校、職業技術院校的氣動技術實訓平臺。

一、氣動實驗臺主要性能特點

1、覆蓋了氣動技術、繼電器控制技術、PLC自動控制技術、傳感器應用技術、上位機組態控制技術等多項控制技術；

2、模塊化結構設計使得搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷；

3、快速可靠的連接接頭，拆卸簡便省時，有效的提高了實驗效率；

4、每個氣動元器件、傳感器元件及其他電器元件全部采用工業元件，性能安全、可靠；

5、低噪音的工作泵站，為實驗是提供了一個安靜的實驗環境（噪聲<60db）。

二、氣動實驗臺主要技術參數

1、氣泵主要技術參數：

電源：220VAC50HZ；

功率:465W；

流量:55L/mi；

儲氣罐容積：24L；

噪音:<=60db；

最大壓力:0.75Mpa；

尺寸：40*40*52（cm）；

凈重:22Kg。

2、使用電源：國家標準供電電源——AC220V、50HZ，帶短路保護、漏電保護、過載保護等功能；

3、控制電壓：安全控制電壓—DC24V；

4、使用環境要求：防潮、防塵環境；

5、實驗臺外形尺寸：1500×620×1600;

6、實驗臺重量：約120Kg。

三、氣動實驗臺實驗項目
