低壓供配電技術教學實訓柜,工廠供電技術實訓裝置
來源： 作者： 發布時間：2020-4-18 11:59:05
TRYGDX-GDP2低壓供配電技術教學實訓柜
一、低壓供配電技術教學實訓柜功能簡介：
TRYGDX-GDP2低壓供配電技術教學實訓柜在低壓電氣回路應用范圍廣泛，運行中發生故障的概率很大，發生故障的原因很多，但故障現象往往都是通過用電終端設備異常運行狀態表現出來，低壓配網中常見的典型照明回路和動力回路一般都是由電能計量設備、電氣控制設備、安全保護設備、照明器具（動力設備）以及構成回路所需的導體等連接而成，但動力回路中對于動力設備的控制則根據設備容量等諸多因素選擇不同的控制方式。因此，電氣回路的復雜程度會因控制方式的不同而出現很大的變化，根據《農網配電營業工》國家職業標準和《國家電網公司農電工培訓大綱》中相關技能要求，低壓配電故障排除實訓考核系統選擇了白熾燈雙聯控制電路、節能燈單極控制電路、日光燈單極控制電路、三相電動機直接啟動電路、三相電動機Y/△變換啟動電路、自動投切電容器進行無功補償?shù)瘸Ｓ秒娐纷鳛閷嵱柨己说牡湫碗姎饣芈窇卯斍跋冗M的電子網絡技術而開發的集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能實訓設備，裝置具有模擬現場功能強，故障設置方便，柜體結構簡潔，可靠性好等特點，能滿足電工考核鑒定中的電力拖動控制與照明電路的實訓項目需要，同時也可應用于農村供電所和配電搶修中心工作人員日常技術訓練低壓供配電技術成套實訓設備
二、低壓供配電技術教學實訓柜主要功能與特點
1、元件布局合理
裝置上部模擬電業局配電柜上的監視儀表等器件的排列方式排列，并且裝置上部與用戶電路明顯分開，中部模擬三相用戶的電能計量電路、電機啟動自鎖和Y-△啟動轉換電路的器件排列方式排列，下部模擬單相用戶的計量電路、各種單相照明電路和單相供電電路的器件排列方式排列。且每個元器件的觸頭都用接線端子引出，有利于排故時回路參數的測量和故障排除，面板示意圖明確、直觀，接線清晰整潔，學員只需在接線端子上測量操作，延長了電器元件使用壽命。
2、計時功能
設備裝有定時器，考核時可設定時間，在規定的時間內要求學員完成實訓項目，具有設定實訓時間定時報警、提前提醒后切斷電源的功能；
3、安全保護功能
設備模擬三相四線中性點直接接地的低壓電網供電系統，采用TN-C的保護方式，即系統內部采用接零保護，且中性線和保護線合一的方式，配合漏電保護器(I△n≤300mA，延時型：0.13S≤動作時間≤0.5S；T△n≤30 mA，瞬動型：動作時間≤0.1S)，仿真實現安全保護。
4、當誤操作造成短路時，則由漏電保護器，總空氣開關和保險管等予處理，讓訓練走進實際。
5、設備裝有電壓型漏電保護板，防止機殼帶電（時刻檢測機殼和零線之間的電壓，大于5V將切斷電源并報警）。
6、裝有電流型過載保護板（6A保護，可根據需要調節保護值）。
7、裝有報警切斷電源鎖定電路，確保操作者的人身安全，同時也保證了設備的安全。
8、裝有電動機綜合保護器，保護電動機不能在斷相過載的情況下運行。
9、具有手動和自動控制功能
手動控制功能由老師或考官通過PC軟件設置故障，直接點擊原理圖中的相對應的故障點進行設置，簡單快捷、清楚明了，具有人工智能的特點。
10、一臺計算機可以聯機控制多臺程控考核設備，方便老師在考核時統一進行故障設置，統一考試計時，保證考核的公正時。
11、實驗項目齊全
整個裝置配有日光燈、白熾燈、節能燈、單聯開關、雙聯開關、插座、延時型和瞬動型漏電斷路器、熔斷器、電流互感器、普通型和電容功換型接觸器、單三相負荷開關、時間繼電器、熱過載繼電器、按紐、三相異步電動機、信號燈、轉換開關、單三相電能表、電培訓班表、電流表、無功功率襝控制器等器件，可以實現照明電路、動力電路中的常見故障現象等數十種模擬仿真，如，交流電動機自鎖控制實驗，交流電動機的Y-△降壓啟動實驗，電動機缺相的實驗，電動機保護器的實驗，三機電能表故障實驗，漏電保護器的實驗，無功功率補償控制器的實驗，樓梯照明燈的實驗，電感式日光燈和實驗，單相電能表的故障實驗等。
實訓考核方式的實現
隨機設置的方式：根據學員知識水平和技能考核等級，采取在低壓照明回路或動力回路中隨機設置故障點，同時也可在多個回路中組合設置故障，讓學員根據故障現象查找故障原因，然后排除故障。預設題庫的方式：根據國家相關職業考核標準，以及初、中、高級相關考核內容，預先編制實訓考核題庫，在學員實訓或考核時統一批量設置故障。
三、低壓供配電技術教學實訓柜主要技術指標
輸入電源：三相四線 380V±10% 50Hz
裝置容量：＜3KVA
工作環境：溫度-10℃～40℃
相對濕度:＜85％（25℃）海拔＜4000m
四、系統實際應用中可以采取兩種方式組建
1、單機應用方式
可以根據實訓學員的知識水平，在單臺裝置上設置復雜程序不同、故障現象迥異的故障點，同時根據參訓人數采取單人或多人配合的方式進行故障查找和排除訓練。
2、組網運行方式
可以根據實訓場地的大小和實訓人數的多少，在同一間實訓室內采取組網的方式統一安排實訓，組網裝置的數量按照裝置考核軟件中的設置方案安排，在實際訓練中通過后臺計算機統一設置故障，可要求學員在規定的時間內完成故障原因的查找和排除，此種方式便于實訓考核的安排，并保證考核的公正性。
系統應用：
1、低壓配電故障排除訓練。
以低壓配電考核裝置作為訓練裝置，在學員脫產學習時或平時工余時間，參照正常工作中電力客戶故障報修時最常見的故障現象進行模擬，讓學員或工作人員根據故障現象進行查找并排除，從而有利于在實際工作中提高類似故障排除質量和速度，促進優質服務水平的提升。
2、農網配電營業工技能考核和競賽。
根據考核和競賽的實際情況，采取將低壓配電故障排除裝置組網的方式，統一設置故障種類、統一反映故障現象，讓學員在規定的時間內進行故障查找和排除，減輕考官在考前進行故障預設置的工作量，方便考官統一掌握考核尺度，公正反映學員技能水平。

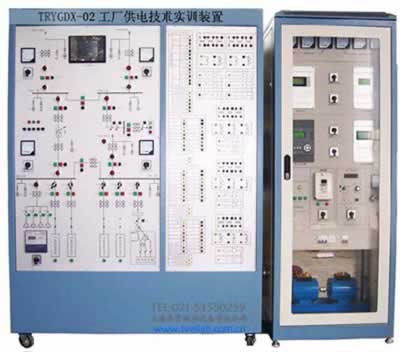

TRYGDX-01工廠供電技術實訓裝置
一、工廠供電技術實訓裝置簡介
TRYGDX-01工廠供電技術實訓裝置是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎（高級工適用）》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研制生產的。主要對教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。
二、工廠供電技術實訓裝置特點
1.實用性強：本實訓柜根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程應用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學生在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。
2.綜合性強：本實訓柜綜合了與工廠供電相關的微機線路保護，微機電動機保護，備自投和無功補償?shù)裙δ堋２捎玫氖枪I(yè)現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。
3.先進性：本實訓柜綜合微機繼電保護、工業觸摸屏和PLC等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。
三、工廠供電技術實訓裝置技術性能
1.輸入電源：三相四線～380V±10%50Hz±2%
2.整機容量：≤3kVA
3.實訓臺采用鐵質亞光密紋噴塑，鋁質面板（凹字爛板工藝技術）
4.臺體尺寸：1771mm×1804mm×726mm
5.S-485和以太網兩種通訊接口；標準MODBUS通訊協議
6.微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms
四、工廠供電技術實訓裝置實訓項目
1.工廠供電電氣接線圖的認知
（1）實訓臺電氣主接線模擬圖的認知
（2）觸摸屏的正確操作
（3）電氣主接線圖的認知
2.工廠變配電室值班技能培訓
|
（1）電流互感器與電壓互感器的接線方式 |
（2）變壓器有載調壓 |
|
（3）線路停送電操作 |
（4）變壓器倒閘操作 |
|
（5）母線倒閘操作 |
3.工廠高壓線路的微機繼電保護
|
（1）模擬系統正常、最大、最小運行方式 |
（2）模擬系統短路 |
|
（3）電秒表的正確操作 |
（4）微機線路保護裝置參數整定操作 |
|
（5）無時限電流速斷保護 |
（6）帶時限電流速斷保護 |
|
（7）定時限過電流保護 |
（8）反時限過電流保護 |
|
（9）電流電壓連鎖保護 |
4.高壓電動機的繼電保護
|
（1）變頻器參數整定操作 |
（2）變頻器的開環調速實訓 |
|
（3）三相異步電動機的啟動方式 |
（4）微機電動機保護裝置參數整定操作 |
|
（5）高壓電動機的速斷保護 |
（6）高壓電動機的反時限過流保護 |
|
（7）模擬電動機出口短路 |
（8）微機電動機保護裝置參數整定操作 |
|
（9）高壓電動機的速斷保護 |
（10）高壓電動機的反時限過流保護 |
5.工廠供電系統的自動裝置實訓
|
（1）備用電源自動投入裝置參數整定操作 |
（2）備用電源自動投入 |
|
（3）無功補償裝置參數整定操作 |
（4）無功自動補償功能 |
|
（5）備投投入條件測試 |
（6）進線備投（明備用）及自適應 |
|
（7）母聯備投（暗備用）及自適應 |
（8）無功補償裝置認知 |
|
（9）無功自動補償 |
