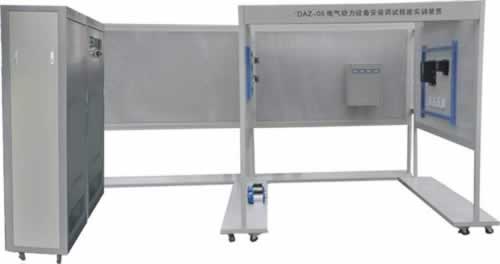

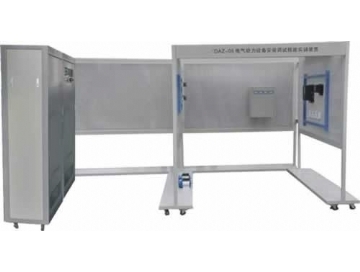

TRYDAZ-05電氣動力設備安裝調試技能實訓裝置

一、電氣動力設備安裝調試技能實訓裝置簡介

“TRYDAZ-05型電氣動力設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工《中級》的電氣設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的理想鑒定教學設備

二、電氣動力設備安裝調試技能實訓裝置特點

該實訓設備在結構上以建筑模型（包含了電纜敷設備管模擬、變壓器及配電室、二次接線及室內布線等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作。

2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等。

3.斷路器安裝采用小型斷路器來模擬現場少油斷路器

三、電氣動力設備安裝調試技能實訓裝置技術性能

1.輸入電壓：三相四線制380V±10%50HZ

2.工作環境：環境溫度范圍為－5℃～+40℃相對濕度＜85%（25℃）海拔＜40003.容量裝置：＜6KVA

四、電氣動力設備安裝調試技能實訓裝置配備

1.交直流電源、電氣設備配備（1）電源部分三相四線380V市電經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10KV電網進線電壓。提供220V（0.5A）勵磁電源及0～250V（3A）連續可調穩壓電樞電源（具有過壓、過流及短路保護功能）各一組，并設有直流數顯電壓表及切換開關。設有10KV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。

（2）配備一根1KV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套室內型電纜終端附件，用于低壓電纜制作訓練。

（3）配備電纜支架一組，用于電纜敷設訓練。

（4）配備一臺5KVA干式變壓器，用于變壓器安裝實訓

（5）配備一套小型配電箱用于二次接線布線操作，配電箱上設有一臺電壓表和三只電流表

（6）配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作

（7）配備350W直流電機一臺

（8）配備1.1KW三相鼠籠式異步電動機一臺

(9)配備硬質導線,用于室內布線

(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.2.儀器工具配有電工常用工具2套(含配有電工常用工具2套（含剝線柑、尖嘴柑、十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把、鉗形電流表1只,500V等級兆歐表1只,數字萬用表1只.

五、電氣動力設備安裝調試技能實訓裝置實訓項目

(一)電纜線路的施工

(二)變配電設備的安裝

(三)電動機的安裝
