裝表接電工實訓系統

裝表接電工實訓系統
  • 型號:TRYDLX-08
  • 品牌:上海榮育
  • 所在地:上海
  • 供貨總量:大量供貨
  • 發貨期限:商定
  • 價格:詢價
  • 電話:021-63811399 / 021-53550259
  • 產品詳情

TRYDLX-08裝表接電工實訓系統

1.裝表接電工實訓系統簡介

TRYDLX-08裝表接電工實訓系統根據裝表接電工工種要求,提供了豐富的資源,學生可以在實訓系統上完成高壓計量接線和低壓計量接線,并可實現帶電檢查。適用于工廠供配電,電氣技術等專業的相關課程的實訓考核,也可用于電力行業從事計量、裝表、抄表工作的人員培訓。

2.裝表接電工實訓系統特點裝表接電工實訓系統

(1)學生通過安裝接線及調試過程,可以全方位熟悉在不同的供電方式下調試裝表接電的方法和步驟。

(2)采用準實物化設計,學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。

(3)能以直觀的教學形式對學生進行專業技能的實訓,具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。裝表接電工實訓系統

(4布線自主靈活:裝置采用實訓設備經典形式網孔板結構,學生可以自主、靈活的安排元器件的布局,并進行布線設計。

(5)資源豐富:裝置配備了電源、表計、開關、感性負荷、阻性負荷等,方便學生對元器件進行檢測、接線。

(6)保護完善:裝置帶有過流保護、漏電保護、過壓保護。

3.裝表接電工實訓系統性能參數

(1)輸入電源:三相五線制380V±10%50Hz

(2)輸出電源:

三相四線380V±10%10A50Hz

單相交流220V±10%10A50Hz

4.裝表接電工實訓系統組成

4.1實訓桌

鐵質雙層亞光密紋噴塑結構,桌面為防火耐磨高密度板,結構堅固,形狀為長方體封閉式結構,造型美觀大方,設有抽屜和儲物柜,方便各種配件的保存。實訓臺有四個萬向移動輪,其中兩個帶腳剎,便于移動或固定。

4.2屏體

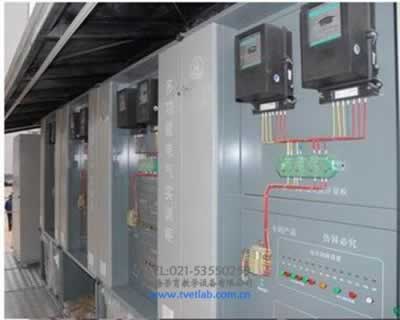

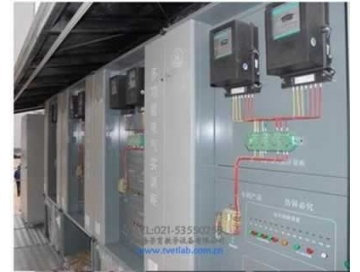

屏體由網孔板、鋁制型材構建。提供電流互感器、電壓互感器、塑殼斷路器、微型斷路器、各式電能表等實訓元件。

5. 裝表接電工實訓系統實訓內容

(1)電流互感器的極性檢查

(2)電壓互感器的極性檢查

(3)三相四線有功電能表接線

(4)三相無功電能計量接線

(5)單相電能表接線

(6)電能表聯合接線

(7)單相普通電子式電能表接線

(8)電子式多功能電能表接線

(9)不同要求下的高壓電能計量裝置的配置

(10)不同要求下的高壓電能計量裝置的安裝

(11)不同要求下的高壓電能計量裝置的接線

(12)不同要求下的低壓電能計量裝置的配置

(13)不同要求下的低壓電能計量裝置的安裝

(14)不同要求下的低壓電能計量裝置的接線

(15)低壓電能表和互感器特殊接線

(16)電能計量裝置接線后的停電檢查

(17)電能計量裝置接線后的帶電檢查

(18)遠程抄表系統的安裝與調試
