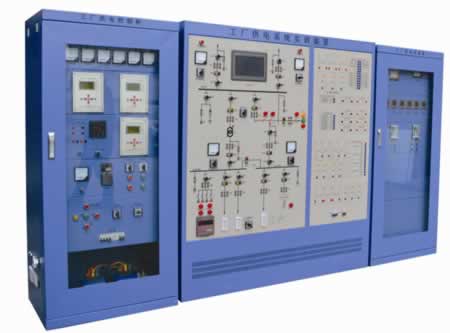

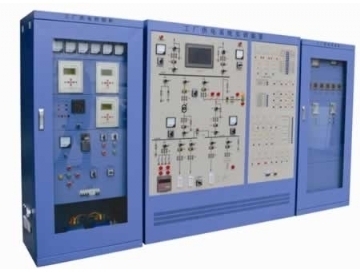

TRYGDX-03工廠供電綜合自動化實驗系統

一、工廠供電綜合自動化實驗系統簡介

隨著計算機及通信技術的發展，電力系統自動化技術發生了深刻的變化，使之逐步從局部的、單一功能的自動化，向整體系統綜合自動化發展，并且從輸電網自動化向供配電網自動化延伸。TRYGDX-03工廠供電綜合自動化實驗系統正是基于將工業上的新技術引入到實踐教學中這一的目的而研發的新型系列實驗裝置。本實驗系統是參照目前高等院?！?STRONG>工廠供電》、《工廠供配電技術》等專業課程中的教學內容，注重工廠供配電技術的實用性，圍繞著工廠供配電系統的整體功能及相關實用技術，能以真實直觀的實驗教學形式對學生進行專業技能訓練。

二、工廠供電綜合自動化實驗系統特點

1.實用性強：本裝置取材于實際的工廠配電設計，再結合教材中的相關內容開發而成，由于它將理論應用于實際，因而具有一定的實用價值。

2.綜合性強：本裝置具有工廠供電相關的線路保護，變壓器保護，備投和無功補償?shù)裙δ堋?.先進性：本裝置以計算機網絡為核心，采用分層，分布式控制方式，組建成集控制、保護、測量于一體的綜合機電一體化自動化實驗平臺。

三、工廠供電綜合自動化實驗系統技術性能

1.輸入電源：三相四線（或三相五線）380±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

四、工廠供電綜合自動化實驗系統實驗項目

1.工廠供電電氣接線圖的認知

2.工廠自動裝置實訓

3.工廠高壓線路的微機繼電保護

4.高壓電動機的繼電保護

5.變壓器微機繼電保護

6.整體監控及綜合自動化

(1)SCADA監控

(2)線路故障定位、報警及切除

(3)電能曲線分析及報表
