TRYDLX-12電力負荷控制員實訓系統

一、電力負荷控制員實訓系統簡介

電力負荷控制，廣義地可稱為電力負荷管理，其主要目標是改善電網負荷曲線較為均衡地使用，以提高電網運行的經濟性、安全性和投資效益。隨著電力事業的發展，用電管理的重要性日益顯現出來，這就需要在負荷控制系統的基礎上擴展功能，使之在用電管理方面發揮更重要的作用。這些擴展功能同負荷控制綜合在一起，形成了現代的負荷控制管理系統，使得電力負荷控制員的需求也隨之增加。電力行業需要為員工進行培訓，其他行業包括開設“電力工程”、“電力營銷”專業類課程的高校、技校、職業培訓鑒定中心等也需要為學生或培訓學員掌握該工種要求而提供培訓設備。

二、電力負荷控制員實訓系統特點

1.集成了無線GPRS通訊技術

2.與現場相結合，實現遠方抄表和預付費功能

3.實現現場電路的閉環控制功能

4.實現在電力緊張時限電不拉閘功能

三、電力負荷控制員實訓系統技術性能

1.輸入電壓：：AC380V±10%50HZ

2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000M

3.裝置容量：＜1.5KVA

四、電力負荷控制員實訓系統組成及配置

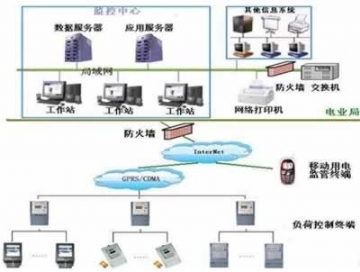

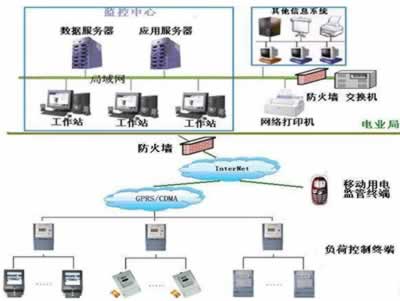

1.管理中心站裝有主站計算機、GPRS通訊設備、上位機軟件。

2.分散控制柜裝有一個電力負荷管理終端、三個多功能電表、若干電力開關等主電力線路。標準配置一個中心站，兩個分散控制柜，用戶也可由實訓內容加減分散控制柜的個數，一個控制柜也可實現大部分試驗項目，若配置三個及以上分散控制柜能夠更明顯地看到群控及剔除功能運行情況。

五、電力負荷控制員實訓系統實訓項目

（一）電力負荷系統控制功能

（二）現場操作培訓考核

1.電力負荷控制員工工作班成員現場操作培訓

（1）負荷管理系統終端與主站聯調操作

（2）現場雙向管理系統終端開通調試

（3）負荷管理系統終端硬件安裝

（4）測試終端電源功耗

（5）使用指針萬用表測量電能表脈沖輸出

（6）負荷管理裝置的接線及查找RS-485接口故障電能表

（7）負荷管理系統終端故障判斷與維修

（8）生成并導出負荷管理系統終端窩囊廢檔案報表

（9）電力負荷管理系統功率報表的操作

（10）電力負荷管理系統終端實時數據查詢

（11）查找所需要召測數據的用戶并對其進行數據召測查詢

（12）正確配置負荷管理系統定時任務

2.電力負荷控制員工作負責人現場操作培訓

（13）主站對多功能表抄表參數的配置

（14）現場核對終端顯示的當前功率值并分析差值較大原因

（15）配置并測試負荷管理系統終端遠方跳閘功能

（16）負荷管理系統終端的現場巡視

3.電力負荷控制員班長現場操作培訓

（17）利用負荷管理系統檢查判斷表計回路故障或異常

（18）負荷管理系統單點用戶的控制功能測試、當時時段控制測試

（19）負荷管理系統主站每每啟動

（20）負荷管理系統新增及刪除用戶
