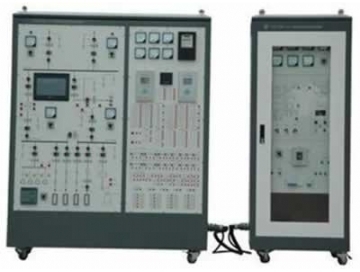

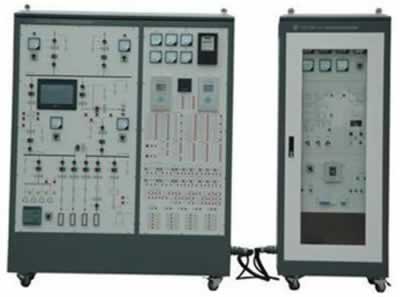

TRYBDZ-221變電站變電綜合自動化實驗裝置

產品功能簡介：

TRYBDZ-221變電站變電綜合自動化實驗裝置是根據《電力系統遠動》、《電力系統遠動及調度自動化》、《電網監控與調度自動化》、《變電站綜合自動化原理及應用》、《電力系統繼電保護》、《微機型繼電保護》、《發電廠及變電站的二次回路》、《電力系統自動化》、《電力系統自動裝置原理》等課程的實驗教學內容，并結合工業實際應用和發展而研發的綜合性實驗平臺。它采用典型的110kV變電站工程為一次系統模型，設有兩臺主變，均為有載調壓型；一次側兩路進線，雙母線接線形式；35kV側采用單母分段帶旁母接線形式；10kV側采用單母分段接線形式。本裝置全部采用微機型繼電保護裝置和測控裝置，能上傳數據，接受監控主機命令，完全滿足“四遙”功能和遠動的要求。本裝置主要由一次系統模擬操作屏、微機保護柜、自動裝置柜、監控主站組成；間隔層集中組屏?？捎糜陔姎?、電力系統、供配電等專業相關課程的教學實驗，又可作為各校相關機電一體化課程畢業設計和科研的軟件和硬件平臺。

一、變電站變電綜合自動化實驗裝置特點

1.設有典型完整的一次系統，一次設備滿足“四遙”要求

2.二次設備完整，繼電保護配置完備

3.RTU性能良好，運行可靠

4.通信系統具備獨立的通信信道，滿足無人值班要求

5.成套性好，一次系統、二次系統、監控系統配置齊全

6.開放性強，保護測控裝置采用標準通訊協議，軟件系統采用工業組態軟件，開放協議

二、變電站變電綜合自動化實驗裝置實驗項目

1.線路保護類

2.線路設計性實驗（自行設計、接線、動作試驗）

3.線路綜合保護

4.變壓器保護

5.變壓器設計性實驗（自行設計、接線、動作試驗）

6.10kV電容器組保護

7.自動裝置

(1)自動重合閘（前加速、后加速、檢同期、檢無壓）

(2)備用電源自動投入（進線備投、母聯備投）

(3)電壓無功自動控制（后臺軟件實現）

8.變電站綜合

(1)變電站短路計算書

(2)變電站保護裝置配置與整定

(3)變電站整體動作試驗

9.一次系統倒閘操作

10.變電站綜合自動化系統
