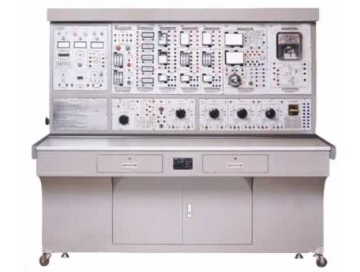

TRYDLS-01繼電保護綜合實驗系統

一、繼電保護綜合實驗系統主要特點

１.裝置由三相調壓器，雙繞組三相變壓器，負荷電阻器，變壓器微機差動保護裝置，和電磁式差動繼電器，電流繼電器，時間繼電器以及控制設備等集合為一體化的完整教學實驗系統（裝置），可實現變壓器，差動保護，微機差動保護，變壓器后備過電流保護及變壓器零序過電流保護等多種保護實驗，同時也能實現變壓器的特性實驗，如變壓器接線方式，變壓器繞組區分，變壓器極性判別等多種特性實驗。

２.裝置采用三相五線制，具有短路，過流，漏電流，外殼接地等多種安全保護措施。

３.裝置具有直觀性，可測性，有利于鍛煉學生的動手能力，便于學生計算分析。

４.裝置具有操作控制臺，能使多名學生操作實驗和記錄。

５.裝置具有保護動作聲音報警和燈光指示，可以幫助學生區分事故類型及事故范圍。

６.裝置不僅可觀測到變壓器二測二次電流，同時也能觀測到變壓器二測一次電流，便于學生驗證電流互感器變化實驗。

７.裝置盤引出雙線繞阻變壓器，１２個抽頭，學生能在不同接線方式下進行變壓器保護實驗。

８.裝置具有操作辦法簡便，安全，耐用等特點。

二、繼電保護綜合實驗系統主要配置

１.微機差動保護裝置，電磁式差動繼電器

２.三相雙繞組變壓器，三相調壓器，交流接觸器，中間繼電器，負荷電阻器、

３.電流繼電器，時間繼電器。

４.電流互感器，電流表，標準安全型測試線，臺體等。

三、繼電保護綜合實驗系統主要功能

裝置能完成變壓器保護的多種教學實驗和多種綜合性設計實驗，也可做一些繼電器特性實驗，以及一些繼電保護實驗，有便于學生接線的二測二次電流接線端子，主要功能如下：

1.學習驗證電磁型電流繼電器工作原理實驗。

2.學習驗證電磁型差動繼電器工作原理實驗。

3.學習驗證數字型時間繼電器工作原理實驗。

4.電流速斷保護實驗。

5.電流二段式保護實驗。

6.零序電流保護實驗。

7.學習變壓器接線方式組別區分，極性判別實驗。

8.學習變壓器保護中ＴＡ的接線方式。

9.差動回路接線正確性檢驗實驗。

10.微機保護的動作參數整定實驗。

11.電磁式差動繼電器保護的動作參數整定實驗。

12.模擬變壓器高、低壓側區內短路實驗。

13.模擬變壓器高、低壓側區外短路實驗。

14.模擬變壓器空載投入，觀察勵磁性材料涌流對繼電保護影響實驗。

15.模擬變壓器內部故障，微機差動保護實驗。

16.模擬變壓器外部故障變壓器后備保護實驗。

17.微機變壓器主保護與變壓器后備保護配合動作實驗。

18.改變微機變壓器差動保護裝置制動特性拐點，對差動保護動作影響實驗。

19.改變微機變壓器差動保護裝置二次諧波制動系數Ｋ２對差動保護動作影響實驗。
