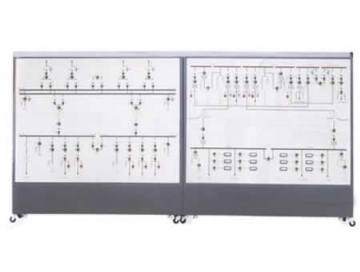

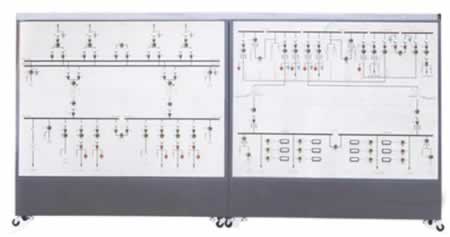

TRYDLX-0535KV變電站及10KV供配電系統倒閘操作裝置

1. 供配電系統倒閘操作裝置簡介

TRYDLX-0535KV變電站及10KV供配電系統倒閘操作裝置是針對變電站35KV及10kV倒閘操作而專門研制的實訓設備。本系統含有35kV、10kV和0.4kV三個電壓等級，35kV具有4路進線，采用雙母帶聯絡；10kV則采用單母分段，兩入兩出，環網供電；0.4kV則采用單母分段，并且有備用發電系統。在此典型35kV變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和接線方式也可以根據用戶要求設計。本實訓系統適合各類職業院校供配電類專業學生倒閘操作實訓以及電力公司、職業技能培訓部門等機構的員工操作技能培訓考核。

2. 供配電系統倒閘操作裝置特點

（1）元件布置、開關操作等都參考了工程實際，為各專業崗位創造真實的環境。

（2）以單片機和PLC為核心，將開關的組合模塊單元化設計，可擴展性強。

（3）配置了有聲光系統，可以有效提高實訓、考核效果。

（4）配有后臺軟件，客戶可選購實現遙測、遙控。

3. 供配電系統倒閘操作裝置性能參數

（1）輸入電源：三相五線制380V±10%50Hz

（2）輸出電源：

三相四線380V±10%10A50Hz

單相交流220V±10%10A50Hz

4. 供配電系統倒閘操作裝置組成

4.1實訓桌

實訓臺采用鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀為長方體封閉式結構，造型美觀大方，設有抽屜和儲物柜，方便各種配件的保存。實訓臺有四個萬向移動輪，其中兩個帶腳剎，便于移動或固定。

實訓臺提供35kV、10kV和0.4kV三個電壓等級，35kV具有4路進線，雙母帶聯絡；10kV則采用單母分段，兩入兩出，環網供電；0.4kV則采用單母分段，備用發電系統；

5. 供配電系統倒閘操作裝置實訓內容

（1）系統運行方式切換倒閘操作

（2）線路停電倒閘操作

（3）線路送電倒閘操作

（4）出線開關從運行狀態轉檢修倒閘操作

（5）出線從檢修狀態轉冷備用倒閘操作

（6）出線從冷備用轉熱備用倒閘操作

（7）出線從熱備用轉運行倒閘操作

（8）出線從檢修轉運行倒閘操作

（9）兩路進線供電轉一路供電倒閘操作

（10）一路進線供電轉兩路供電倒閘操作

（11）35kV母線從運行狀態轉檢修倒閘操作

（12）35kV母線從檢修狀態轉運行倒閘操作

（13）35kV變壓器運行狀態轉檢修倒閘操作

（14）35kV變壓器檢修狀態轉運行倒閘操作

（15）10kV母線從運行狀態轉檢修倒閘操作

（16）10kV母線從檢修狀態轉運行倒閘操作

（17）10kV變壓器運行狀態轉檢修倒閘操作

（18）10kV變壓器檢修狀態轉運行倒閘操作
