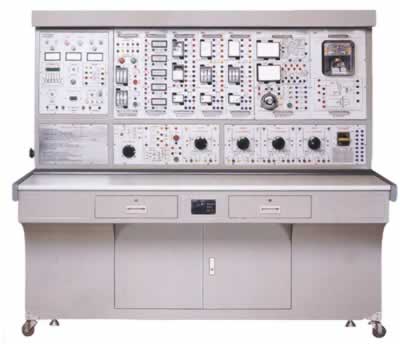

TRYDLS-01繼電保護綜合實驗系統
一、繼電保護綜合實驗系統主要特點
１.裝置由三相調壓器，雙繞組三相變壓器，負荷電阻器，變壓器微機差動保護裝置，和電磁式差動繼電器，電流繼電器，時間繼電器以及控制設備等集合為一體化的完整教學實驗系統（裝置），可實現變壓器，差動保護，微機差動保護，變壓器后備過電流保護及變壓器零序過電流保護等多種保護實驗，同時也能實現變壓器的特性實驗，如變壓器接線方式，變壓器繞組區分，變壓器極性判別等多種特性實驗。
２.裝置采用三相五線制，具有短路，過流，漏電流，外殼接地等多種安全保護措施。
３.裝置具有直觀性，可測性，有利于鍛煉學生的動手能力，便于學生計算分析。
４.裝置具有操作控制臺，能使多名學生操作實驗和記錄。
５.裝置具有保護動作聲音報警和燈光指示，可以幫助學生區分事故類型及事故范圍。
６.裝置不僅可觀測到變壓器二測二次電流，同時也能觀測到變壓器二測一次電流，便于學生驗證電流互感器變化實驗。
７.裝置盤引出雙線繞阻變壓器，１２個抽頭，學生能在不同接線方式下進行變壓器保護實驗。
８.裝置具有操作辦法簡便，安全，耐用等特點。
二、繼電保護綜合實驗系統主要配置
１.微機差動保護裝置，電磁式差動繼電器
２.三相雙繞組變壓器，三相調壓器，交流接觸器，中間繼電器，負荷電阻器、
３.電流繼電器，時間繼電器。
４.電流互感器，電流表，標準安全型測試線，臺體等。
三、繼電保護綜合實驗系統主要功能
裝置能完成變壓器保護的多種教學實驗和多種綜合性設計實驗，也可做一些繼電器特性實驗，以及一些繼電保護實驗，有便于學生接線的二測二次電流接線端子，主要功能如下：
1.學習驗證電磁型電流繼電器工作原理實驗。
2.學習驗證電磁型差動繼電器工作原理實驗。
3.學習驗證數字型時間繼電器工作原理實驗。
4.電流速斷保護實驗。
5.電流二段式保護實驗。
6.零序電流保護實驗。
7.學習變壓器接線方式組別區分，極性判別實驗。
8.學習變壓器保護中ＴＡ的接線方式。
9.差動回路接線正確性檢驗實驗。
10.微機保護的動作參數整定實驗。
11.電磁式差動繼電器保護的動作參數整定實驗。
12.模擬變壓器高、低壓側區內短路實驗。
13.模擬變壓器高、低壓側區外短路實驗。
14.模擬變壓器空載投入，觀察勵磁性材料涌流對繼電保護影響實驗。
15.模擬變壓器內部故障，微機差動保護實驗。
16.模擬變壓器外部故障變壓器后備保護實驗。
17.微機變壓器主保護與變壓器后備保護配合動作實驗。
18.改變微機變壓器差動保護裝置制動特性拐點，對差動保護動作影響實驗。
19.改變微機變壓器差動保護裝置二次諧波制動系數Ｋ２對差動保護動作影響實驗。

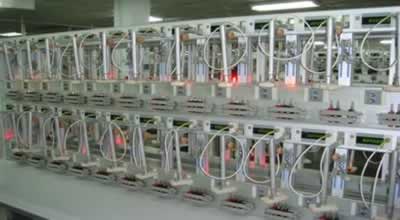

TRYDLX-11電能計量技能實訓平臺
一、電能計量技能實訓平臺簡介
TRYDLX-11電能計量技能實訓平臺是電力企業生產經營管理及電網安全運行的重要環節,它的準確、可靠，關系到廣大電力客戶的切身利益。因此，對電能計量人員崗位培訓，提高電能計量人員的業務素質和工作技能是計量工作教育培訓的重點之
電能計量技能實訓平臺根據國家對電能計量人材技能崗位培訓需要，具有電能表檢驗、互感器檢驗、電能計量裝置接線檢查及差錯電量計算等功能，還設有電能表接線的故障設置功能，能夠有效對電能計量相關專業學生及現場工作人員進行培訓考核。
二、電能計量技能實訓平臺特點
1.真實性：本平臺所配置的電能表、互感器以及相關的檢測設備都采用工業現場中常用的、主流產品。
2.資源豐富：配備了各類電源、表計、開關、感性負荷、阻性負荷，電能表校驗儀、互感器校驗儀等。
三、電能計量技能實訓平臺技術性能
1.輸入電源：三相四線～380V±10%50Hz
2.工作環境：溫度-10℃～+50℃
3.裝置容量：＜5kVA
四、電能計量技能實訓平臺實訓項目
（一）互感器、電能表校驗實訓
|
1.電流互感器的極性檢查與校驗 |
2.電壓互感器的極性檢查與校驗 |
|
3.感應式單相電能表的校驗 |
4.感應式三相三線有功電能表的校驗 |
|
5.感應式三相四線有功電能表的校驗 |
6.感應式無功電能表的校驗 |
|
7.單相普通電子式電能表的校驗 |
8.多功能電子式電能表的校驗 |
（二）互感器、電能表故障檢測
|
1.三相四線電能表的錯相故障檢測 |
2.三相四線電能表的斷線故障檢測 |
|
3.三相四線電能表的電壓互感器極性反接故障檢測 |
4.三相四線電能表的電流互感器極性反接故障檢測 |
|
5.三相三線電能表的錯相故障檢測 |
6.三相三線電能表的斷線故障檢測 |
|
7.三相三線電能表的電壓互感器極性反接故障檢測 |
8.三相三線電能表的電流互感器極性反接故障檢測 |
