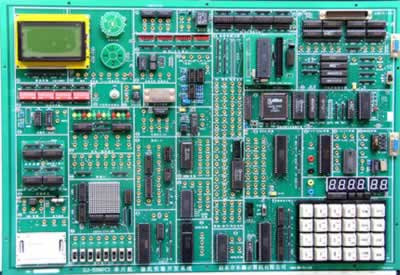

TRY-598PCI單片機微機EDA綜合實驗開發平臺

一、單片機微機EDA綜合實驗開發平臺系統簡介

TRY-598PCI單片機微機EDA綜合實驗開發平臺是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。在TRY-598KC基礎上增加32位PCI接口，以小系統、多功能、易擴展為設計思想，主板以《TRY-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、單片機微機EDA綜合實驗開發平臺系統組成：

單片機實驗開發系統

·硬件：

（1）8/16位系統組成：51/96CPU卡（仿真器外接），8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）32位接口單元：32位開關邏輯電平輸入/輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI接口驅動電路，32位PCI接口卡（由PCI9054、93C56組成）。

（3）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（4）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（5）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、單片機微機EDA綜合實驗開發平臺主要特點

（1）系統自動識別CPU：598PCI是集51、96、8088、PCI于一體的四合一實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51卡、96卡、32位PCI卡，構成8/16/32位實驗開發系統，結構緊湊，資源充分共享，自動識別CPU的類型。

（2）仿真器外置：實驗儀外置TRY-208型51/96通用單片機仿真器（這樣仿真器可單獨使用），64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行（32位只能聯PC機運行），在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四、單片機微機EDA綜合實驗開發平臺實驗項目

（一）51單片機實驗

軟件實驗

硬件實驗

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

·LM331V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：

·串行EEPROM93C46讀寫實驗

·I2CAT24C02讀寫實驗

·TLC549串行A/D轉換實驗

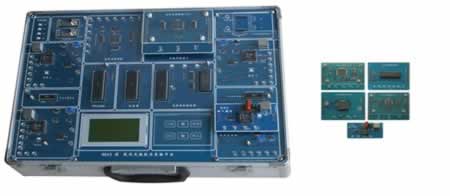

TRY-8643程控交換綜合實驗箱

一、程控交換綜合實驗箱介紹：

TRY-8643程控交換綜合實驗箱為適應電信新技術新業務而新近研制的既能面向教學又能緊跟實際的新型電信交換實驗系統。實驗系統將交換網絡單元設計成插拔式模塊，以便學生用不同方式開發實現交換功能（配有：空分交換模塊、MT8980時分交換模塊）。實驗系統不僅能完成傳統交換實驗箱僅有話路交換，更能實現電信新技術如：數據分組交換、語音平臺、共路信令（SS7）分析等實驗內容。實驗系統備有市話接口，在接上市話線后實驗箱即可成為用戶小交換機；增設了電信業務數據輸出接口，便于學生用PC機開發分析電信業務管理；增設了光纖接口，可通過光纖進行組網通信。實驗系統有很強的二次開發功能，在配備開發板后，學生可自行設計電話接口、交換網絡、中央處理器并編制相關軟件實現小交換機的功能。實驗箱結構新穎、布局合理、性能穩定，能滿足多層次學生的實驗和開發。

二、程控交換綜合實驗箱特點：

1.模塊化設計，模塊功能劃分清晰。

2.實驗平臺分為用戶模塊、信令信號產生模塊、呼叫接續的記發器模塊、信令顯示與控制模塊、路由交換控制模塊等。

3.信令顯示直接明了，可通過液晶同步顯示主被叫號碼、被叫狀態、接續是否成功、通話時間等。

4.緊密結合教學難點，交換方式的實驗從人工交換、空分交換、數字時分交換由淺入深，有助學生理解交換原理，比較各種交換方式的特點和優劣。

5.為加深學生對時分復用理解，實驗箱在時分中繼實驗中，可以用鍵盤和液晶通過人機對話方式配置各話路時隙，并能用示波器實時觀測到時分中繼線上時隙的分配。

6.為培養學生學會使用硬件芯片的能力，實驗箱開放“路由交換控制模塊”，學生可在了解空分交換、時分交換芯片原理和控制時序的前提下，編制各種交換軟件（不用MS51仿真器，在我們軟件的支持下在線調試），實現所需的路由交換。對學生理解交換原理、培養芯片使用能力很有幫助。

7.配備了完整的電話呼叫后臺軟件，可作教師上課示教，便于學生理解電話呼叫中信令處理原理。

8.配備了完整的信令分析和電話接續統計軟件，有助學生學會實際交換機分析軟件的使用。

三、程控交換綜合實驗箱技術指標：

1.利用可編程技術，產生各信令信號、控制時序；

2．實驗系統將交換單元設計成插撥式模塊，配有：空分交換模塊、MT8980時分交換模塊。

3.各處理器采用學生易入手的MCS-51單片機，降低開發門檻。

4.用戶模塊采用先進的功能強大的PBL38710表貼芯片；

5.關鍵測量點觀察：

（1）用普通20MHz雙蹤示波器能清楚地觀察到各路數字電話數字時隙交換過程；

（2）并能現場實時改寫各路時隙分路過程；

（3）其他交換過程都有測量點觀察；

6.顯示與控制模式：漢字液晶顯示，薄膜開關控制；

7.交換機的門數：4門；其中一路用戶接口模塊可插撥，學生可自行設計接口硬件；

8.數字中繼通信模式：采用數字時分交換實現中繼自環接續通信；

9.模擬中繼通信方式：兩臺實驗箱之間實現中繼接續通信；

10．?dāng)?shù)字中繼方式：兩臺實驗箱之間可通過光纖實現中繼接續通信；

11.三個CPU分別用作中央處理器、記發器、話路交換控制器；

12.與計算機直接相連可實現現場編程；

13.電話機采用水晶頭接口；

14.運行程控交換操作軟件，可現場改寫程序；

15.交流電源220V/0.6A；

16.直流電源5V/4A+12V/1A-12V/0.5A-48V/1A；

四、程控交換綜合實驗箱實驗?zāi)夸洠?/STRONG>
