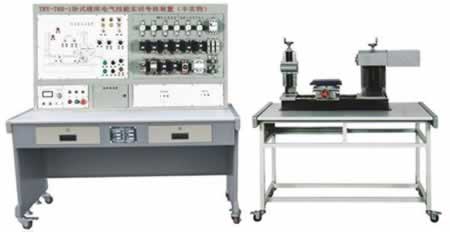

TRY-T68-1臥式鏜床電氣技能實訓考核裝置（半實物）
臥式鏜床考核裝置,電氣技能實訓設備介紹：
TRY-T68-1臥式鏜床電氣技能實訓考核裝置（半實物）、臥式鏜床考核裝置,電氣技能實訓設備是在原“TRY-T68型臥式鏜床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了鏜床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本實訓考核臺適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的實訓考核。
一、臥式鏜床考核裝置,電氣技能實訓設備功能特點
1.T68型臥式鏜床半實物仿真模型是參照實際T68型臥式鏜床的尺寸按一定比例縮小的設計；
2.本實訓考核臺電氣部分的操作，能實現T68型臥式鏜床各種運動控制，它包括：主軸正反轉、主軸高低速運行、工作臺橫向快速移動，極限位置的限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點；
二、臥式鏜床考核裝置,電氣技能實訓設備技術性能
1.輸入電源：三相四線～380V±10%50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜0.2kVA
4.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5.控制屏尺寸：1410mm×725mm×1535mm
6.半實物模型桌子尺寸：1268mm×723mm×798mm
7.T68鏜床模型尺寸：1180mm×500mm×800mm
8.工作移動行程：250mm
9.鏜頭架移動行程：250mm
三、臥式鏜床考核裝置,電氣技能實訓設備配置
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
T68型臥式鏜床電氣技能實訓考核裝置 |
1臺 |
|
|
2 |
T68鏜床半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
四、臥式鏜床考核裝置,電氣技能實訓設備實訓項目與目的
1.熟悉常用低壓電器的機構、原理
2.通過觀察機床模型的運動，了解機床的實際運動
3.了解機床電器控制的原理及各種保護裝置
4.掌握機床中常見故障的排除方法
五、臥式鏜床考核裝置,電氣技能實訓設備設置一覽表
|
故障編號 |
故障現象 |
|
1 |
機床不能啟動 |
|
2 |
主軸正轉不能啟動 |
|
3 |
主軸正轉不能啟動 |
|
4 |
主軸正轉不能啟動 |
|
5 |
主軸反轉不能啟動 |
|
6 |
主軸反轉不能啟動 |
|
7 |
主軸正轉不能啟動 |
|
8 |
主軸正轉不能啟動 |
|
9 |
主軸不能工作 |
|
10 |
主軸無高速 |
|
11 |
主軸停止無制動 |
|
12 |
主軸變速無沖動 |
|
13 |
變速沖動工作不正常 |
|
14 |
主軸電機不能正轉 |
|
15 |
主軸只能點動控制 |
|
16 |
主軸電機不能正轉 |
|
17 |
主軸電機不能反轉 |
|
18 |
主軸正轉工作不正常 |
|
19 |
主軸低速不能工作 |
|
20 |
主軸反轉工作不正常 |
|
21 |
主軸高速不工作 |
|
22 |
快速電機不能正轉 |
|
23 |
快速電機不能正轉 |
|
24 |
快速電機不能反轉 |
|
25 |
快速電機不轉 |
