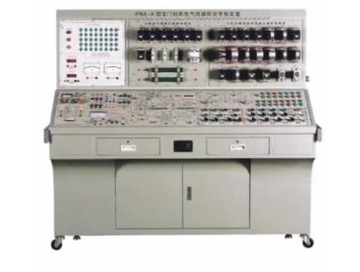

TRY-PBA-A龍門刨床電氣技能實訓考核裝置（三套擴大機組型）

產品功能簡介：

TRY-PBA-A龍門刨床電氣技能實訓考核裝置（三套擴大機組型）配備有龍門刨床電氣控制線路、機組和故障箱等，它是為各職業院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的實訓教學、考核而研制的設備。適用于課堂演示、機床電氣控制操作及機床電氣故障地排除，也適合于高級維修電工及技師等級技能鑒定培訓考核。

一、龍門刨床電氣技能實訓考核裝置功能特點

1.龍門刨床裝置電氣部分采用臺式敞開結構，美觀大方、直觀性強；

2.整套機床電氣線路的所有接點，在裝置的面板上都有測試點，使學員在檢測故障時非常方便

3.配套機組的電壓等級與實際的機床完全相同；

4.裝置所用元器件均采用工業實際元器件，貼近工業現場；

5.對機床電氣線路隨機設置的故障，通過撥動故障開關即可實現；

6.設有電壓型和電流型漏電保護器，以確保操作者安全，此外，還設有定時器兼報警記錄儀，為學員的考核提供了一個統一的標準；

7.設有測速發電機和轉速表，通過實訓能觀察到工作臺自動循環過程中的速度變化過程,即B20系列龍門刨床中最典型的工作臺速度變化曲線圖。

二、龍門刨床電氣技能實訓考核裝置技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3kVA

4.設備尺寸：1760mm×805mm×1590mm

5.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s

三、龍門刨床電氣技能實訓考核裝置基本配置

1.電源控制面板

三相電源輸入，經漏電保護器后，通過啟動、停止按鈕來控制機床電路總電源，并設有急停按鈕。

(1)三相交流電源（AC380V±10%50Hz），帶有漏電保護

(2)人身安全保護體系

電壓型漏電保護器:當線路出現的漏電現象時，控制屏內的開關便立即跳閘，從而切斷了電源。

電流型漏電保護器：控制屏若有漏電現象，當漏電流超過一定值時，便立即切斷電源。

(3)電壓指示切換開關和電網指示電壓表

通過電壓指示切換開關，在電壓表上分別指示電網的UUV、UVW、UWU的線電壓值。

(4)定時器兼報警記錄儀（服務管理器）

平時作為時鐘使用，具有設定實訓時間、定時報警并切斷總電源等功能；還可以自動記錄由于操作錯誤所造成的漏電告警等次數，為學生實訓技能的考核提供了一個統一的標準

2.龍門刨床示意圖面板

在該面板上繪有龍門刨床的立體圖案，讓學生首先對龍門刨床的形狀與結構有大概的認識，此外，面板上還繪有相關的電氣原理圖，便于學生熟悉與原理和對控制系統的分析。

3.直流調速系統控制面板

該面板上繪有電機擴大機A-G-M直流調速系統的電氣原理圖，學生通過不同的連線能完成電機擴大機自動控制的開環、單閉環、雙閉環等相關的實訓。

(1)各種直流儀表

設有直流數字電壓表、直流數字電流表、直流數字毫安表各一只，三位半顯示，精度為0.5級。分別用于測量和監視電機擴大機自動控制系統中各線路的相關參數。

(2)直流可調穩壓電源

直流0～6V/0.5A可調穩壓電源一路，具有短路保護功能，該電源可單獨給電機擴大機的控制繞組供電，以便學生能通過實訓了解電機擴大機的特性與原理。

(3)轉速表

設有鏡面轉速表一只，精度為1級，主要用來監視主拖動電動機M1的轉速。在轉速表的下面還繪有工作臺自動循環的速度變化圖，使學生熟悉了解龍門刨床工作臺自動往返行程速度變化過程。

(4)負載

設有可調直流穩壓電源一路與制動器一臺，通過調節負載能模擬工作臺主拖動電動機在空載、輕載、額定負載、過載的狀態下，自動控制系統中的電壓負反饋、電流正反饋、電流截止負反饋對主拖動電動機轉速、電流、電壓等各參數的影響。

(5)電機擴大機自動控制系統

將電機擴大機自動控制系統都繪制在面板上，并將各電動機的電樞繞組、勵磁繞組、控制繞組等相關部分都引到護套座上，方便學生實訓與測試。在面板上學生能很清楚的認識電壓負反饋、電流正反饋、電流截止負反饋等相關環節。

4.電氣控制操作面板

面板上裝有機床的所有主要控制開關及動作指示燈，機床的所有操作都在這幾塊面板上進行，指示燈可以指示機床的相應動作，同時面板上還繪有相關的電路圖，實訓效果明顯。

5.電氣線路元器件安裝接線面板

面板上裝有接觸器、熱繼電器、變壓器、交流電磁閥、時間繼電器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看到它們的動作狀況。

6.配套機組

(1)工作臺主拖動電機機組：測速發電機、直流他勵電動機及負載的機組

(2)直流發電機組：三相異步電動機拖動一臺直流他勵發電機和一臺復勵發電機的機組

(3)電機擴大機機組：三相異步電動機拖動電機擴大機的機組

7.故障開關箱

設有21個故障開關，其中故障設置從K1到K17，K18到K20保留未用，K21為信號燈指示開關。

8.模擬工作臺

采用不銹鋼板制成，裝有工作臺控制電路中的六個行程開關，學生可以用手推動工作臺來模擬其自動往返運動狀態，以便觀測工作臺碰撞到減速、換向、限位等行程開關時，電路中各接觸器的吸合與斷開情況及主拖動電動機的速度變化。

9.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，形狀似長方體，造型美觀大方，左右兩邊各設有一個抽屜（帶鎖），分別用于放置工具及資料等。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

四、龍門刨床電氣技能實訓考核裝置實訓項目

1.熟悉電機擴大機的特性及原理

2.電機擴大機A-G-M系統認識實訓

3.電機擴大機自動控制系統實訓（開環、單閉環、雙閉環）

4.龍門刨床電氣控制實訓

5.龍門刨床直流調速系統與電氣控制系統組合調試實訓

6.龍門刨床系統控制與動作過程的電氣原理分析實訓

7.龍門刨床模擬加載實訓

8.通過整機調試運行了解電機擴大機自動控制的原理及龍門刨床工作特點

9.龍門刨床電氣故障檢測維修
