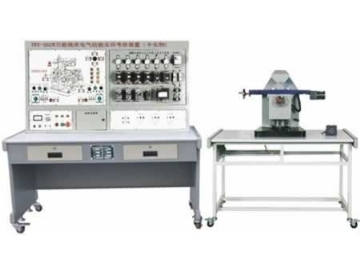

TRY-X62W-1萬能銑床電氣技能實訓考核裝置(半實物)
產品功能介紹:
TRY-X62W-1萬能銑床電氣技能實訓考核裝置(半實物)是在原“TRY-X62W萬能銑床電氣技能實訓考核裝置”的基礎上進行改造升級,它增加了X62W型萬能銑床仿真半實物模型,并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來,因而使教學更加形象生動。本實訓考核裝置適合于維修電工(電工)初、中、高級技能鑒定中有關機床電氣部分的培訓考核
一、萬能銑床電氣技能實訓考核裝置功能特點
1.萬能銑床半實物仿真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計;
2.本實訓考核裝置電氣部分的操作,能實現X62W型萬能銑床各種運動,它包括:主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行,極限位置的限位保護;
3.機床電氣線路的所有接點,在裝置的面板上都有相應的測試點,便于學員檢測故障;
4.半實物模型上所用電機的電壓等級與實際的機床是完全相同;
5.半實物機床的床身采用鑄件,專用模具一次成型,滾珠絲桿傳動,手輪使用實際機床部件,貼近真實機床;
6.半實物機床各部件采用不同的顏色,培訓時學生更加容易理解接受;
7.半實物機床活動導軌表面采用高頻淬火工藝,經久耐用;
8.控制屏的故障箱內設有32個開關,通過撥動故障開關可設置相應的故障點。
二、萬能銑床電氣技能實訓考核裝置技術性能
1.輸入電源:三相四線~380V±10%50Hz
2.工作環境:溫度-10℃~+40℃,相對濕度<85%(25℃),海拔<4000m
3.裝置容量:<0.2kVA
4.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s
5.控制屏尺寸:1410mm×725mm×1535mm
6.半實物模型桌子尺寸:1268mm×723mm×798mm
7.X62W萬能銑床模型尺寸:900mm×300mm×370mm
8.工作臺縱向移動行程:130mm
9.工作臺垂直移動行程:30mm
10.工作臺橫向移動行程:50mm
三、萬能銑床電氣技能實訓考核裝置配置
序號 |
名 稱 |
數量 |
備注 |
1 |
X62W型萬能銑床電氣技能實訓考核裝置 |
1臺 |
|
2 |
X62W萬能銑床半實物模型(含實訓桌) |
1臺 |
配有與電氣部分的連接接口,通過電纜連接 |
四、萬能銑床電氣技能實訓考核裝置實訓項目與目的
1.熟悉常用低壓電器的機構、原理
2.通過觀察機床模型的運動,了解機床的實際運動
3.了解機床電器控制的原理及各種保護裝置
4.掌握機床中常見故障的排除方法
五、萬能銑床電氣技能實訓考核裝置故障點設置一覽表
故障編號 |
故障現象 |
1 |
冷卻泵電機不能啟動 |
2 |
主軸、進給均不能啟動 |
3 |
主軸無變速沖動 |
4 |
主軸停止制動不正常 |
5 |
主軸電機不能啟動 |
6 |
主軸停止不能制動 |
7 |
主軸不能啟動 |
8 |
進給電機不能啟動 |
9 |
進給電機不能啟動 |
10 |
進給電機不能啟動 |
11 |
進給變速無沖動,圓形工作臺不能工作 |
12 |
工作臺不能左右進給 |
13 |
工作臺不能左右進給 |
14 |
非圓工作臺不工作 |
15 |
工作臺不能向左進給 |
16 |
進給電機不能正轉 |
17 |
工作臺不能向上或向后進給 |
18 |
圓形工作臺不能工作 |
19 |
圓形工作臺不能工作 |
20 |
非圓工作臺不能向右進給 |
21 |
非圓不能上下(或前后)進給,不能快進 |
22 |
不能上下(或前后)進給 |
23 |
不能向下(或前)進給 |
24 |
進給電機不能反轉 |
25 |
只能一地快進操作 |
26 |
只能一地快進操作 |
27 |
不能快進 |
28 |
電磁閥不動作 |
29 |
進給電機不轉 |
30 |
主軸電機不轉 |
