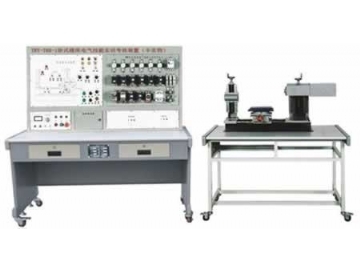

TRY-T68-1臥式鏜床電氣技能實訓考核裝置（半實物）

產品功能介紹：

TRY-T68-1臥式鏜床電氣技能實訓考核裝置（半實物）是在原“TRY-T68型臥式鏜床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了鏜床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本實訓考核臺適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、臥式鏜床電氣技能實訓考核裝置功能特點

1.T68型臥式鏜床半實物仿真模型是參照實際T68型臥式鏜床的尺寸按一定比例縮小的設計；

2.本實訓考核臺電氣部分的操作，能實現T68型臥式鏜床各種運動控制，它包括：主軸正反轉、主軸高低速運行、工作臺橫向快速移動，極限位置的限位保護；

3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；

5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點；

二、臥式鏜床電氣技能實訓考核裝置技術性能

1.輸入電源：三相四線～380V±10%50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜0.2kVA

4.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s

5.控制屏尺寸：1410mm×725mm×1535mm

6.半實物模型桌子尺寸：1268mm×723mm×798mm

7.T68鏜床模型尺寸：1180mm×500mm×800mm

8.工作移動行程：250mm

9.鏜頭架移動行程：250mm

三、臥式鏜床電氣技能實訓考核裝置配置

四、臥式鏜床電氣技能實訓考核裝置實訓項目與目的

1.熟悉常用低壓電器的機構、原理

2.通過觀察機床模型的運動，了解機床的實際運動

3.了解機床電器控制的原理及各種保護裝置

4.掌握機床中常見故障的排除方法

五、臥式鏜床電氣技能實訓考核裝置故障點設置一覽表
