高性能高級維修電工及技能培訓考核實訓裝置

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置

一、高性能高級維修電工及技能培訓考核實訓裝置 功能簡介

高性能高級維修電工及技能培訓考核實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝,接線全部由學生自行完成,有利于培養學生的動手能力和操作...TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路,通過裝置配備的PLC可編程控制器變頻調速器及相應實訓模塊的訓練,快速掌握課程要求的實際應用技術和操作技能,具有針對性、實用性、科學性和先進性,它能滿足中、高級大綱的要求,是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想教學設備。

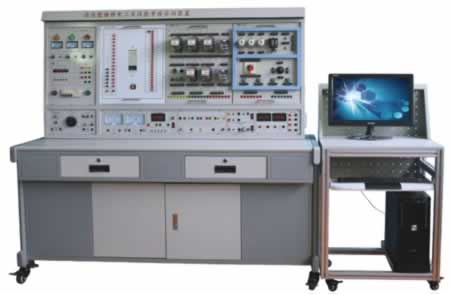

高級維修電工及技能培訓考核實訓裝置

二、高性能高級維修電工及技能培訓考核實訓裝置特點:

1.電氣控制線路元器件都裝在作為掛板的安裝板上,操作方便、更換便捷,便于擴展功能或開發新實訓,操作內容的選擇具有典型性和實用性;

2.實訓臺只需三相四線的交流電源,即可投入使用;

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,并可滿足維修電工的安裝、調試、故障分析及排除的技術要求;

4.實訓臺設有電壓型和電流性漏電保護器,能確保操作者的人生安全;

5.所有元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件;

6.通過走線槽進行走線,進行工藝布線訓練。

7.具有定時兼報警記錄儀,為學生實訓技能的考核提供一個統一標準。

三、高性能高級維修電工及技能培訓考核實訓裝置技術性能:

1.輸入電壓:三相四線(或三相五線)~380V±10%50Hz

2.工作環境:溫度-10~+40℃相對濕度<85%(25℃)海拔<4000m

3.裝置容量:<1.5KVA

4.重量:100Kg

5.實訓臺尺寸:1305×805×1630mm3

6.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s。

四、高性能高級維修電工及技能培訓考核實訓裝置 基本配置及功能

(一)DW02電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。

(二)主控功能板配備資源

1.三相四線電源輸入,經漏電保護器后,經過總開關,通過起、停按鈕控制接觸器通斷,并設有急停控制按鈕;

2.控制屏上有450V指針式交流電壓表1只,通過波段開關切換可以觀測三相電網電壓;

3.定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數,為學生實訓技能的考核提供一個統一的標準;

4.智能型多功能交流電路測量電表:八位LED顯示,可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源:設有變壓器一只,原邊220V、副邊26V和6.3V的交流電壓,6.3V用于信號指示燈電源,26V用于能耗制動中整流電路的交流電源;

6.4只5408二極管,用于能耗制動的整流電路;

7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

(三)實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固,造型美觀大方。桌子左右各設有兩個抽屜(帶鎖),并帶有柜子,分別可放置掛件和實訓物品。

五、高性能高級維修電工及技能培訓考核實訓裝置 實訓項目

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正反轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電路

8.兩臺三相異步電動機順序啟動、順序停轉控制電路

9.三相異步電動機的兩地控制電路

10.接觸器控制的Y-△控制

11.時間繼電器控制的Y-△控制

12.三相異步電動機單向啟動反接制動控制電路

13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15.三相異步電動機正反轉啟動能耗制動控制電路

16.單相鼠籠電動機電容啟動控制電路

17.雙速交流異步電動機手動變速控制電路

18.雙速交流異步電動機自動變速控制電路

19.斷電延時直流能耗制動的Y-△啟動控制電路

20.通電延時帶直流能耗制動的Y-△啟動控制電路

21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路

22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路

23.C620型車床電氣控制線路

24.電動葫蘆電氣控制

25.Y3150滾齒機控制電路

26.可編程控制器的基本指令操作

27.LED數碼顯示控制

28.天塔之光控制的模擬

29.十字路口交通燈的模擬

30.機械手動作的模擬

31.四節傳送帶的模擬

32.裝配流水線控制的模擬

33.五相步進電機控制的模擬

34.水塔水位模擬控制模擬

35.液體混合裝置模擬控制的模擬

36.郵件分揀機模擬控制的模擬

37.軋鋼機模擬控制的模擬

38.自動成型機模擬控制

39.自動送料裝車控制的模擬

40.全自動洗衣機控制的模擬

41.電鍍生產線控制的模擬

42.PLC控制的三相異步電動機正反轉控制

43.PLC控制的三相異步電動機Y-△啟動控制

44.PLC控制的三相異步電動機降壓啟動控制

45.PLC控制的三相異步電動機能耗制動控制

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控制

50.控制電機正反轉運動控制

51.控制電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控制變頻器調速

六、實訓組件配置

序號

掛箱編號

實訓模塊名稱

數量

備注

1

DW-06

維修電工實訓考核組件(一)

1件

提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只

2

DW-07

維修電工實訓考核組件(二)

1件

提供空氣開關1只、3P熔斷器2只、交流接觸器3只

3

DW-08

維修電工實訓考核組件(三)

1件

提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只

4

DW-09

維修電工實訓考核組件(四)

1件

提供交流接觸器4只

5

DW-PLC

PLC可編程控制器實訓組件

1件

提供三菱FX1N-24MR-001型主機

6

PLC實訓模塊

1套(16件)

熟悉PLC指令的用法及編程方法

7

DW-BPQ

變頻器實訓組件

1件

提供三菱FR-S520SE-0.4KW變頻器,可與PLC進行通訊實訓

8

SC-09編程電纜

1根

用于PLC主機與PC機通訊

9

編程軟件

1套

提供三菱SWOPC-FXGP/WIN-C編程軟件

10

網孔實操板

1塊

通過搭配元器件,學生可自行在網孔板上固定、安裝、布局、走線和調試,能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。

11

單相電容起動電動機

1臺

交流220V

12

三相鼠籠異步電動機

1臺

交流380V/△

13

三相鼠籠異步電動機

1臺

交流380V/Y(帶速度繼電器)

14

三相雙速異步電動機

1臺

交流380V/△/YY

PLC實訓模塊(整套)

序號

模塊編號

實訓模塊名稱

序號

模塊編號

實訓模塊名稱

1

PLC-M

基本指令練習(三菱主機)

9

PLC-008

水塔水位

2

PLC-001

LED數碼顯示

10

PLC-009

液體混合裝置

3

PLC-002

天塔之光

11

PLC-010

郵件分揀機

4

PLC-003

十字路口交通燈

12

PLC-011

軋鋼機

5

PLC-004

機械手

13

PLC-012

自控成型機

6

PLC-005

四節傳送帶

14

PLC-013

自動送料裝車

7

PLC-006

裝配流水線

15

PLC-014

全自動洗衣機

8

PLC-007

五相步進電機

16

PLC-015

電鍍生產線
