工業自動化綜合實驗考核裝置

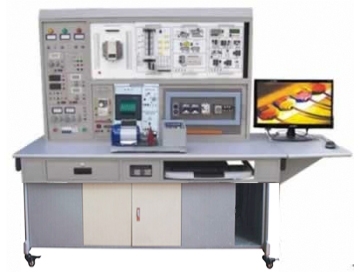

TRYGZ-01工業自動化綜合實驗考核裝置

一、工業自動化綜合實驗考核裝置簡介

工業自動化綜合實訓考核裝置,PLC工業自動化實訓設備,工業自動化裝置,工業自動化考核設備,結合當前我國工業自動化應用技術及器件技術的發展,充分考慮實用性、先進性。TRYGZ-01工業自動化綜合實驗考核裝置是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。

單片機：采用目前廣為流行的51系列單片機，并配有51仿真器及編程器，實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全面的單片機實驗考核系統。

可編程控制器(PLC)：采用目前較為流行的日本三菱FX1N主機，實驗程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。

變頻器：采用日本三菱FR-A540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置

二、工業自動化綜合實驗考核裝置技術參數：

1、實驗臺：外形尺寸：1800mm×700mm×760mm

1、實驗屏尺寸：1500mm×800mm

3、輸入電壓：AC380V±10%50Hz

4、輸出電壓：AC380VAC220VDC24VDC5V

5、具有三相漏電保護：

6、具有緊急停止開關：

7、PLC主機型號：三菱FX1N-40MR

8、變頻器主機型號：三菱FR-A540-1.5K

9、51仿真器、編程器型號：BF51

10、裝置容量：<1.5KVA

三、工業自動化綜合實驗考核裝置特點

1、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新的實驗項目，只需添加部件即可，永不淘汰。

2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場工作。

3、綜合性強：集PLC、單片機、變頻調速原理與綜合運用于一體。

4、應用廣泛：適合綜合實驗、課程設計、畢業設計。

5、數據采集和工控組態軟件的應用開發，所有實驗項目均有組態棒圖跟蹤教學。

四、工業自動化綜合實驗考核裝置配置及功能

工業自動化綜合實驗考核裝置主要由實驗屏、實驗掛箱及實驗器材、實驗桌組成。

（一）實驗屏

鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、測量?jī)x表、模擬量調節器、定時器等。

1、提供380V交流電源及220V交流電源，具有漏電及短路保護功能。

2、直流可調穩壓電源：0-10V連續可調一路。

3、固定直流穩壓電源：±12V、+24V、+5V，具有過載保護。

4、恒流源：0-24mA連續可調恒流源。

5、一組BCD撥碼器及一路模擬量調節器。

6、實驗管理器，平時作為時鐘使用，可定時報警，給實驗或考核設定一個統一時間。

7、外測數顯電壓表一只，精度0.5級，量程0-100V。

8、外測數顯電流表一只，精度0.5級，量程0-1000mA。

（二）實驗掛箱及器材

1、PLC可編程控制器實驗掛箱（一）

2、PLC可編程控制器實驗掛箱（二）

3、PLC可編程控制器實驗掛箱（三）

4、PLC可編程控制器實驗掛箱（四）

5、PLC可編程控制器實驗掛箱（五）

6、單片機綜合開發系統實驗掛箱（一）

7、單片機綜合開發系統實驗掛箱（二）

8、單片機綜合開發系統實驗掛箱（三）

9、單片機綜合開發系統實驗掛箱（四）

10、變頻調速實驗掛箱（一）

11、變頻調速實驗掛箱（二）

12、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

13、PLC仿真教學軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

14、電機導軌、光碼盤測速系統一套

包含光碼盤測速系統（配有進口光電編碼器）及固定電機的不銹鋼導軌等，不銹鋼導軌平整度好，無應力變形。

15、三相鼠籠異步電動機一臺380VY/△接法

（三）實驗桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，設有抽屜及元器件儲存柜，帶有剎車的方向輪，便于移動和固定。

五、工業自動化綜合實驗考核裝置實驗內容：

（1）單片機單元：

自由實驗系統：包括MCS51單片機最小系統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗，數據傳送實驗,多字節加法實驗,雙字節乘法實驗,數制轉換實驗,數據排續實驗,分支程序設計實驗,布爾操作及子程序設計實驗,定時器計數器實驗,外部及內部中斷實驗,鍵盤及顯示實驗,AD轉換實驗，單片機與單片機通訊實驗（需二臺實驗系統）,單片機與PC機通訊實驗,音樂實驗,E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出，以方便開發程序之用。

系統同時提供單片機參考實驗程序：

1.跑馬燈實驗程序	2.可控制速度的流水燈實驗程序
3.電子搶答器實驗程序	4.音樂<蘭花草>實驗程序
5.音樂<生日快樂>實驗程序	6.六首音樂門鈴實驗程序
7.十進制計數器實驗程序	8.紅綠燈交通信號控制實驗程序
9.數字鬧鐘實驗程序	10.電子琴實驗程序
11.計時器實驗程序	12.二進制轉換為十進制BCD碼實驗程序
13.外部?jī)?nèi)部同時中斷實驗程序	14.AD轉換實驗程序
15.8051對8051通訊實驗程序。

編程器及仿真器實驗：編程器和仿真器與單片機實驗系統連接極為方便,只需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控制,用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。

掛箱實驗項目:

1.定時計數器的應用	2.電子鐘控制系統
3.D/A轉換	4.交通燈控制系統
5.閃光等控制	6.A/D轉換應用系統
7.搶答器應用系統	8.查詢式按鍵系統
9.矩陣式按鍵系統	10.繼電器輸出接口
11.動態顯示應用	12.發射燈中斷控制。

仿真器指標：

1.可仿真89C51、89C52、89S51、89S52、89C58等等51內核的單片機，

2.直接支持KEILC51的IDE開發仿真環境，64K用戶可使用仿真程序空間,0000～FFFF，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用0000～FFFF的64K的仿真空間。

3.RS-232通訊接口,波特率4.8Kbps-57.6Kbps自適應。

4.仿真頻率0-40MHz晶振可選,系統配置11.0592MHz。

5.程序代碼可以重復裝載,無需預先擦除用戶程序空間。

6.監控程序占用用戶的資源少,全速運行不占用資源。

7.片內64K程序空間可以隨時進行在線程序更新，可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序。

8.可單步、斷點、全速、可參考變量、RAM變量。

9.支持匯編、C語言，混合調試。

10.板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展

11.采用工業級64K超大容量仿真芯片作為核心部件,抗干擾能力級強，可仿真次數大于等于10萬次

12.仿真頻率最高33/40MHz13.支持同時最多10個斷點。

（2）PLC可編程控制器單元：

1．郵件分揀機實驗系統	2．電梯控制實驗系統
3．機械手實驗系統	4．五相步進電機控制實驗系統
5．電機控制實驗系統	6．七段數碼實驗系統
7．天塔之光實驗系統	8．交通信號等自控和手控實驗系統
9．水塔水為自動控制按系統	10．自控成型機實驗系統
11．自控扎剛機實驗系統	12．多種液體混合控制實驗系統
13．自動送料裝車實驗系統	14．PLC控制電機直接啟動實驗
15．PLC控制電機正反轉線路實驗	16．PLC控制電機Y/△啟動線路實驗

（3）PLC、變頻調速綜合實驗：

1、變頻器功能參數設置與操作	2、變頻器報警與保護功能
3、外部端子點動控制	4、變頻器控制電機正反轉
5、多段速度選擇變頻調速	6、變頻器無級調速
7、基于外部模擬量（電壓/電流）控制方式的變頻調速	8、瞬時停電啟動控制
9、PID變頻調速控制	10、PLC控制變頻器外部端子的電機正反轉
11、PLC控制變頻器外部端子的電機運行時間控制	12、基于PLC數字量控制方式的多段調速
13、基于PLC數字量控制變頻開環調速	14、基于PLC通信方式的的變頻器開環調速
