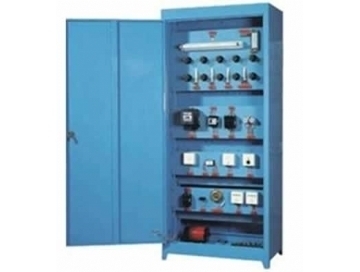

TRY-760D兩面雙組型儀表及照明電路實訓考核柜

一、兩面雙組型儀表及照明電路實訓考核柜功能簡介：

TRY-760D兩面雙組型儀表及照明電路實訓考核柜是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能實訓裝置。兩面雙組型儀表及照明電路實訓考核柜采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。兩面雙組型儀表及照明電路實訓考核柜既可用于對電工教學儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核教學裝置。

二、兩面雙組型儀表及照明電路實訓考核柜特點：

柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。

三、兩面雙組型儀表及照明電路實訓考核柜技術參數：

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1700mm

4.裝置容量：＜1.5kVA

四、兩面雙組型儀表及照明電路實訓考核柜實訓項目：

1.白熾燈電路接線

2.日光燈電路接線

3.觸摸開關控制白熾燈電路接線

4.聲控開關控制白熾燈電路接線

5.人體感應開關控制白熾燈電路接線

6.兩地控制一盞燈接線電路

7.樓燈控制接線電路

8.單相電度表直接接線電路

9.單相電度表間接接線電路

10.三相三線電度表直接接線電路

11.三相三線電度表經電流互感器電路

12.功率因數表接線電路

13.電壓表、電流表接線電路

14.一只電流互感器用于單相回路的控制電路接線

15.三只電流互感器接成星型接線電路

16.三只電流互感器接成三角型接線電路

17.電流互感器與電流表配用接線電路

18.萬能轉換開關和電壓表測量三相電壓接線
