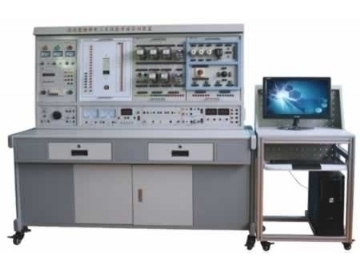

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置

一、功能簡介

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想教學設備。

二、高性能高級維修電工及技能培訓考核實訓裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.實訓臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.實訓臺設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、高性能高級維修電工及技能培訓考核實訓裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.實訓臺尺寸：1305×805×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

（一）DW02電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。

（二）主控功能板配備資源

1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；

2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正反轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電路

8.兩臺三相異步電動機順序啟動、順序停轉控制電路

9.三相異步電動機的兩地控制電路

10.接觸器控制的Y-△控制

11.時間繼電器控制的Y-△控制

12.三相異步電動機單向啟動反接制動控制電路

13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15.三相異步電動機正反轉啟動能耗制動控制電路

16.單相鼠籠電動機電容啟動控制電路

17.雙速交流異步電動機手動變速控制電路

18.雙速交流異步電動機自動變速控制電路

19.斷電延時直流能耗制動的Y-△啟動控制電路

20.通電延時帶直流能耗制動的Y-△啟動控制電路

21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路

22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路

23.C620型車床電氣控制線路

24.電動葫蘆電氣控制

25.Y3150滾齒機控制電路

26.可編程控制器的基本指令操作

27.LED數碼顯示控制

28.天塔之光控制的模擬

29.十字路口交通燈的模擬

30.機械手動作的模擬

31.四節傳送帶的模擬

32.裝配流水線控制的模擬

33.五相步進電機控制的模擬

34.水塔水位模擬控制模擬

35.液體混合裝置模擬控制的模擬

36.郵件分揀機模擬控制的模擬

37.軋鋼機模擬控制的模擬

38.自動成型機模擬控制

39.自動送料裝車控制的模擬

40.全自動洗衣機控制的模擬

41.電鍍生產線控制的模擬

42.PLC控制的三相異步電動機正反轉控制

43.PLC控制的三相異步電動機Y-△啟動控制

44.PLC控制的三相異步電動機降壓啟動控制

45.PLC控制的三相異步電動機能耗制動控制

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控制

50.控制電機正反轉運動控制

51.控制電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控制變頻器調速

六、實訓組件配置

PLC實訓模塊（整套）
