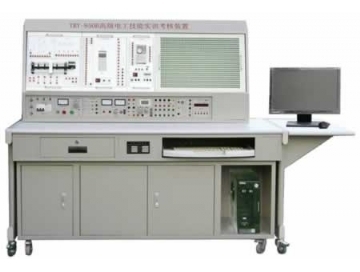

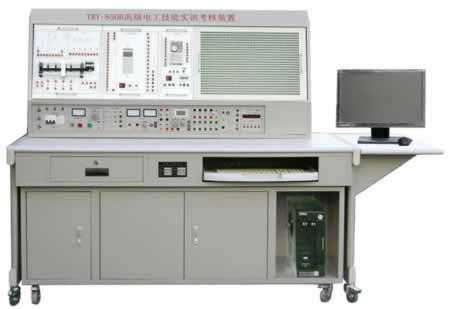

TRY-850B高級電工技能實訓考核裝置

一、高級電工技能實訓考核裝置功能簡介：

TRY-850B高級電工技能實訓考核裝置是我公司整合同類產品合理的實訓方法，專門研制的針對高等院校、職業技術教育而開發的綜合性實訓考核裝置。高級電工技能實訓考核裝置適用于各類職業院校、中專、技校電工、電子、電拖、機電一體化、自動化、繼電保護技術等專業的教學和從事相關專業的技術人員實訓考核。實訓設備有機地融合了數電、電力電子、電力拖動、PLC、變頻器、繼電保護等實訓內容，配備多塊可自由組合的實訓掛箱，實現了教學資源共享，一機多用；創造性地把教學管理、教材、教案、實訓、認證、考核融于一體，大大節省實訓用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實訓室的理想實訓設備。



二、高級電工技能實訓考核裝置特點

1、安全性能高：實訓屏上配備漏電保護裝置，通過啟動停止按鈕控制實訓臺工作電源。

2、測量儀表精度高，采用數字化、智能化模式，符合現代測量發展方向。

3、綜合性強：使電工、電子、電力拖動、PLC、變頻調速等多門學科有機組合在一個實訓臺上，能按工廠現場操作規程進行小型工程設計實訓。

4、實訓的深度和廣度根據需要可作靈活的調整，裝置采用掛箱式結構，更換便捷，并可自由組合，滿足不同的實訓要求，添加部件即可擴展功能或開發新的實訓項目。

5、實訓臺結構合理、性能優越、配套完整，根據弱電和強電配置不同的實訓連接線及相應的插座，使用安全、可靠。

三、高級電工技能實訓考核裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：220Kg

5、外形尺寸：1600mm×700mm×1500mm

四、高級電工技能實訓考核裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供～220V插座2只，為外部設備提供工作電源。

（4）配備實訓用250V/30W日光燈管及支架一套。用于日光燈電路連接等實訓。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，+24V、±12V，具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、函數信號發生器：

3.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。

3.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。

3.3正弦波失真度；10-30Hz<3%30Hz-100KHz≤1%

3.4方波響應:前沿/后沿≤100nS（開路）

3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

3.6直流偏置(開路)：±l0V

3.7輸出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。

3.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。

3.10輸出衰減：20dB40dB60dB

4、頻率計數器：

4.1測頻范圍：lHz～l00MHz，六位數顯。

4.2閘門時間：0.01S、0.1S、1S、10S

4.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。

5、供配電及保護部分

5.16-10KV變配電線路及保護

5.2變壓器保護試驗單元

5.3微機保護模塊

5.4互感器保護試驗檢測單元

（二）實訓掛箱

1、DGJ-16電工綜合技能實訓（二）

運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。

2、DZJ-21電子技術實訓（二）

提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300KHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（9P、14P、16P、28P、40P若干只）。實訓箱還配有單管/負反饋兩級放大器、射極跟隨器、RC串聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板。可采用固定線路或分立元件靈活組合進行實訓。

3、單片機實訓系統：配備51/96/8088等CPU的單片機、微機全部軟硬件。

4、ZSY-04繼電接觸控制（一）

熔斷器5只、按鈕1只、變壓器1只（380V/36+6.3）、轉換開關1只、信號燈3只、整流電路1只、能耗制動電阻（510Ω/50W）3只、交流接觸器1只、熱繼電器1只。

5、ZSY-05繼電接觸控制（二）

交流接觸器3只、通電延時時間繼電器1只、熱繼電器1只、控制按鈕3只。

6、ZSY-06繼電接觸控制（三）

行程開關4只、倒順開關1只、熱繼電器1只。

7、SYLZ-01電力電子實驗掛箱（一）

8、SYLZ-02電力電子實驗掛箱（二）

9、PLC主機掛箱

配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

10、PLC實訓演示掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
2	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
3	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
4	SX8	機械手控制/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
5	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

11、變頻器實訓掛箱

配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。

12、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。

13、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

14、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

15、三相鼠籠異步電動機（200VY接）1臺

16、三相鼠籠異步電動機（380VY/△）2臺

17、連接線一套

18、尖嘴鉗、螺絲刀、剝線鉗等工具一套

（三）實訓臺

實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

五、高級電工技能實訓考核裝置配置表

序號	名稱	單位	數量	備注
1	電源、信號源、儀器儀表、供配電及保護控制屏	臺	1	鐵質雙層亞光密紋噴塑結構
2	實訓考核桌	張	1	鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。設有電腦鍵盤托及電腦主機箱，一體式結構。
3	PLC實訓掛箱	塊	1	掛箱一	SX2裝配流水線/十字路口交通燈
				掛箱二	SX3水塔水位/天塔之光
				掛箱三	SX4自動送料裝車/四節傳送帶
				掛箱四	SX8機械手控制/自控成型機
				掛箱五	SX10四層電梯
4	PLC主機掛箱	臺	1	配三菱FX1N-40mR主機
5	單片機實訓系統	臺	1	配備51/96/8088等CPU的單片機、微機全部軟硬件
6	變頻器實訓掛箱	臺	1	配置三菱FR-S540變頻器，帶有RS485通訊接口及BOP操作面板。所有接口已引到掛箱面板接線座上。
7	電機導軌及光碼盤測速系統	臺	1	含旋轉編碼器及轉速表系統一套，導軌1幅
8	三相鼠籠異步電動機	臺	1	200VY接180W
9	三相鼠籠異步電動機	臺	1	380VY/△180W
10	DGJ-16電工綜合技能實訓（二）	塊	1	運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。
11	DZJ-21電子技術實訓（二）	套	1	提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300KHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（9P、14P、16P、28P、40P若干只）。實訓箱還配有單管/負反饋兩級放大器、射極跟隨器、RC串聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板?？刹捎霉潭ň€路或分立元件靈活組合進行實訓。
12	繼電接觸控制掛箱	塊	1	ZSY-04繼電接觸控制（一）
				ZSY-05繼電接觸控制（二）
				ZSY-06繼電接觸控制（三）
13	電力電子實驗掛箱	塊	1	SYLZ-01電力電子實驗掛箱（一）
				SYLZ-02電力電子實驗掛箱（二）
14	PLC工控組態軟件	套	1	打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
15	PLC仿真實訓軟件一套	套	1	（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查 （3）PLC編程訓練、PLC程序編寫測試等功能 （4）實現PLC運行模擬，對錯誤程序進行檢
16	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；
17	實驗說明書	套	1	指導學生實訓
18	設備線纜	條	1	SC-09PLC通訊線纜
		條	1	50P排線
		條	40	紅色Ф2自鎖線（100CM）
		條	2	黑色Ф2自鎖線（100CM）
		條	10	黃色Ф2自鎖線（30CM）
		條	10	手槍式疊插線
		條	25	Ф4自鎖線（100CM）
		條	10	Ф4自鎖線（300CM）
		米		網線（每臺4米）

六、高級電工技能實訓考核裝置設備元器件質量：

產品上所使用的器件均是國優、名優、中外合資、進口、軍工甚至航天產品：

1.交接觸器采用法國施耐德電氣采用德力西或正泰

2.KNX1×2、2×2鈕子開關采用上海開聯電子有限公司產品

3、KNG3－1轉換開關采用上海長江電氣集團

4、波段開關采用上海奇佳電子

5、檔琴鍵開關采用上海奇佳電子

6、紅、綠按鈕采用正泰集團產品

7、鑰匙開關采用上海人民電器集團產品

8．復位開關采用上海旭龍電子有限公司產品

9、電源暗插座（二芯、三芯、四芯）采用上海松日公司產品

10.數碼管采用威利廣電子有限公司產品。

11、發光管(紅LI3331綠LG3331)采用威利廣電子有限公司產品。

12、3DJ6F場效應管采用上海雙嶺電子有限公司

13、各類集成塊采用進口日本，美國產品

14、CBB無感電容荷蘭進口產品

15、獨石電容采用中美合資產品

16、金屬膜電阻采用上海電阻器廠產品

17．單面雙面線路板采用上海環亞線路板廠產品

七、高級電工技能實訓考核裝置實訓項目

電子技術實訓

1．集成邏輯電路的連接與驅動

2．組合邏輯電路

3．譯碼器

4．譯碼器邏輯功能測試

5．集成觸發器邏輯功能測試

6．基本RS觸發器

7．JK觸發器

8．D觸發器

9．CMOS觸發器

10．計數、譯碼和顯示

11．計數器及其應用

13．十進制可逆計數器的邏輯功能測試

13．二進制加法計數器

14．十進制加法計數器

15．測試移位寄存器的邏輯功能

16．移位寄存器及其應用

17．脈沖分配器及其應用

18．555時基電路

19．單穩態觸發器

電力拖動技能實訓

20．接觸器點動正轉控制線路

21．具有自鎖的正轉控制線路

22．接觸器聯鎖的正反轉控制線路

23．按鈕聯鎖的正反轉控制線路

24．接觸器控制Y/△降壓起動

PLC與變頻綜合實訓

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控制應用實訓

25.數碼顯示控制

26.天塔之光控制（閃爍、發射、流水型）

27.十字路口交通燈控制

28.水塔水位控制

29.自動送料裝車系統控制

30.四節傳送帶控制

31.裝配流水線控制

32.機械手控制

33.四層電梯控制（實物）

（3）PLC高級技能實訓（設計、安裝、調試及檢修）

34.PLC控制的三相異步電動機正反轉控制

35.PLC控制的三相異步電動機Y/△啟動控制

36.PLC控制的三相異步電動機降壓啟動控制

37.PLC控制的三相異步電動機能耗制動控制

（4）基于變頻器的電機拖動與控制實訓

38．變頻器功能參數設置與操作

39．變頻器報警與保護功能

40．多段速度選擇變頻調速

41．外部端子點動控制

42．控制電機正反轉運動控制

43．控制電機運行時間操作

44．瞬間停電變頻器參數設定

45．外部電壓變頻調速

46．三相異步電動機的變頻開環調速

（5）PLC、變頻器的電機拖動與控制實訓

47.基于PLC通信方式的多段速選擇變頻調速

49.基于PLC通信方式的變頻器閉環調速

48.基于PLC通信方式的變頻器開環調速

電力電子部分

50.單結晶體管觸發電路

51.正鉉波同步移相觸發電路

52.鋸齒波同步移相觸發電路

53.西門子TCA785集成觸發電路

54.單相半波可控整流電路

55.單相全橋半控整流電路

56.單相全橋全控整流電路

57.三相半波可控整流電路

58.三相全橋半控整流電路

59.三相全橋全控整流電路

60.晶閘管直流調速系統的測試和性能的測試

61.晶閘管直流調速系統主要單元的調試

62.單閉環不可逆直流調速系統

63.雙閉環不可逆直流調速系統

單片機技能實訓

A、MCS-51單片機實訓

軟件部分

64.清零程序

65.拆字程序

66.拼字程序

67.數據區傳送子程序

68.數據排序?qū)嶒?yàn)

69.查找相同數個數

70.無符號雙字節快速乘法子程序

71.多分支程序

72.脈沖計數（定時/計數實驗）

73.電腦時鐘（定時器、中斷器綜合實驗）

74.二進制轉換到BCD

75.二進制轉換到ASCII

76.八段數碼管顯示

77.鍵盤掃描顯示實驗

硬件部分

78.P1口亮燈實驗

79.P1口轉彎燈實驗

80.P3.3輸入，P1口輸出

81.工業順序控制（中斷控制）

82.8255A.B.C輸出方波

83.8255PA口控制PB口

84.8255控制交通燈

85.簡單I/O口擴展實驗

86.A/D轉換實驗

87.D/A輸出方波

88.電子音響

89.繼電器控制

90.步進電機實驗

91.8253方波

92.串并轉換實驗

93.外部存儲器擴展實驗

94.MCS-51串行口應用實驗㈠——雙機通信

95.MCS-51串行口應用實驗㈡——與PC機通信

96.溫度閉環控制

97.小直流電機調速實驗

98外部中斷（急救車與交通燈）

B、8088/8086系列微機實訓（99-111）

軟件部分

實驗一清零程序

實驗二拆字程序

實驗三拼字程序

實驗四數據區移動

實驗五數據排序?qū)嶒?yàn)

實驗六找“零”個數

實驗七32位二進制乘法

實驗八多分支程序

實驗九顯示子程序

實驗十鍵盤掃描顯示實驗

實驗十一二進制轉換到BCD

實驗十二二進制轉換到ASCII

硬件部分（112-128）

實驗一8255并行口實驗㈠：A.B.C口輸出方波

實驗二8255并行口實驗㈡：PA口控制PB口

實驗三8255并行口實驗㈢：控制交通燈

實驗四簡單I/O口擴展

實驗五A/D轉換實驗

實驗六D/A轉換實驗㈠：輸出方波

實驗七D/A轉換實驗㈠：輸出鋸齒波

實驗八8259中斷控制器實驗

實驗九定時／計數器：8253方波

實驗十繼電器控制

實驗十一8251串行通信實驗㈠：自發自收

實驗十二8251串行通信實驗㈡：與PC通信

實驗十三步進電機控制

實驗十四小直流電機調速實驗

實驗十五溫度閉環控制

實驗十六音頻驅動實驗

C、MCS-96單片機實訓

軟件部分(129-149)

實驗一清零程序

實驗二拆字程序

實驗三拼字程序

實驗四數據區傳送子程序

實驗五數據排序?qū)嶒?yàn)

實驗六查找相同數個數

實驗七無符號雙字節快速乘法子程序

實驗八多分支程序

實驗九定時器1實驗——定時中斷

實驗十定時器T1和T2同時產生中斷

實驗十一80C196外部中斷實驗

實驗十二80C196軟件方法產生中斷

實驗十三利用HSI測脈沖寬度

實驗十四利用HSI測量單脈沖寬度

實驗十五利用HSO產生單脈沖

實驗十六利用HSO產生連續脈沖

實驗十七軟件定時器

實驗十八80C196A/D轉換實驗

實驗十九利用80C196的PWM產生各種波形

實驗二十二進制轉換到BCD進制轉換到ASCII

硬件部分(150-169)

實驗一P1口亮燈實驗

實驗二P1口轉彎燈實驗

實驗三P2.6輸入，P1口輸出

實驗四工業順序控制

實驗五8255A.B.C輸出方波

實驗六8255PA口控制PB口

實驗七8255控制交通燈

實驗八簡單I/O口擴展實驗

實驗九A/D轉換實驗

實驗十D/A輸出方波

實驗十一繼電器控制

實驗十二8253方波

實驗十三80C196串行口實驗

實驗十四LED七段數碼管顯示實驗

實驗十五鍵盤顯示綜合實驗

實驗十六音頻驅動實驗

實驗十七步進電機實驗

實驗十八直流電機實驗

實驗十九外部中斷（急救車與交通燈）

繼電保護技術

170.電流互感器和電壓互感器的接線

171.電流繼電器的整定技術和性能測試

172.電壓繼電器的整定技術和性能測試

173．時間繼電器的整定技術和性能測試

174.中間繼電器的整定技術和性能測試

175.信號繼電器的整定技術和性能測試

176.差動繼電器的整定技術和性能測試

177.自動重合閘繼電器的整定技術和性能測試

178.6-10KV線路無限時電流速斷保護

179.6-10KV線路帶限時電流速斷保護

180.6-10KV線路定限時電流保護

181.6-10KV變壓器保護

182.6-10KV變壓器電流速斷保護

183.6-10KV變壓器定時限過電流保護

184.6-10KV變壓器過負荷保護

185.6-10KV高壓電機過負荷保護

186.6-10KV高壓電機差動保護

187.6-10KV高壓電機電流速斷保護
