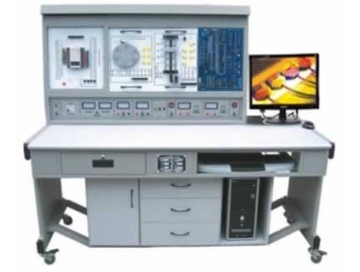

TRYS-01CPLC可編程控制系統微機接口及微機應用綜合實驗裝置

一、PLC可編程控制系統微機接口及微機應用綜合實驗裝置簡介

TRYS-01CPLC可編程控制系統微機接口及微機應用綜合實驗裝置是在“TRYS-01PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康模瑢?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套實驗裝置設計合理，功能強大，操作簡單方便。

二、實驗系統構成

1、PLC可編程控制器實驗屏

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器實驗臺

4、編程應用軟件

5、仿真教學系統

6、PLC及轉接通訊電纜

7、實驗操作桌

8、微機接口及應用部分：

（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；

（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；

（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）。

三、實驗裝置技術參數

1.PLC主機：輸入：24點輸出16點

2.型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）

3.輸出電壓：直流24V，電壓表指示

4.利用應用軟件編程

5.電源輸入：交流220V，50Hz

6.電流≥2A，電流具有過載保護

7.外形尺寸：160×75×140cm3四、實驗內容

四、實驗項目

1、PLC可編程控制器實驗：

2、微機接口及微機應用

A、微機接口實驗（微機原理課）

B、趣味性實驗及控制實驗（微機應用課）

C、TTL集成電路實驗（數字電路課）

五、實驗臺配置清單（每臺）
