PLC可編程控制器微機接口應用綜合實驗裝置
- 型號：TRYS-02C
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 工業自動化、電力供配電系列 / PLC工業自動化實訓設備 / 內容
- 產品詳情

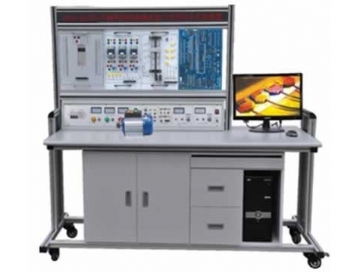

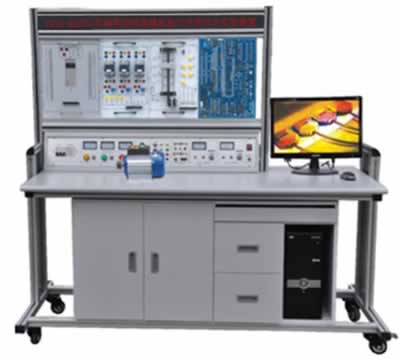

TRYS-02CPLC可編程控制器微機接口應用綜合實驗裝置
一、PLC可編程控制器微機接口應用綜合實驗裝置特點
1、實驗裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、PLC可編程控制器微機接口應用綜合實驗裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：
|
（1）PLC001交通信號燈PLC自動控制實驗掛箱 |
（2）PLC002攪拌器的PLC自動控制實驗掛箱 |
|
（3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物） |
（4）PLC004四層電梯的PLC自動控制實驗掛箱（實物） |
|
（5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物） |
（6）PLC006藝術彩燈造型的PLC控制實驗掛箱 |
|
（7）PLC007電機的自動控制實驗掛箱（實物） |
（8）PLC008步進電機的PLC控制實驗掛箱（實物） |
|
（9）PLC009模擬電視發射塔實驗掛箱 |
（10）PLC010自動送料裝車系統實驗掛箱 |
|
（11）PLC011自動售貨機實驗掛箱 |
（12）PLC012自動成型系統實驗掛箱 |
|
（13）PLC013水塔自動供水系統實驗掛箱 |
（14）PLC014郵件自動分揀系統實驗掛箱 |
|
（15）PLC015自動洗衣機系統實驗掛箱 |
（16）PLC016電鍍系統實驗掛箱 |
|
（17）PLC017繼電器控制實驗掛箱（一） |
（18）三相鼠籠電動機380VY/△接法 |
|
（19）基礎實驗掛箱 |
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學系統
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）
四、PLC可編程控制器微機接口應用綜合實驗裝置技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150cm3
五、PLC可編程控制器微機接口應用綜合實驗裝置實驗項目
1、PLC可編程控制器實驗系統：
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．?dāng)?shù)據處理功能實驗 |
6．微分、位操作實驗 |
|
7．交通信號燈PLC自動控制實驗 |
8．?dāng)嚢杵鞯腜LC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗（實物） |
10．四層電梯的PLC自動控制實驗（實物） |
|
11．加工中心刀具庫選擇控制實驗（實物） |
12．藝術彩燈造型的PLC控制實驗 |
|
13．電機的自動控制實驗（實物） |
14．步進電機的PLC控制（實物） |
|
15．模擬電視發射塔實驗實驗 |
16．自動送料裝車系統控制實驗 |
|
17．自動售貨機實驗 |
18．自動成型實驗 |
|
19．水塔自動供水控制系統實驗 |
20．郵件自動分揀實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
22．電鍍過程控制實驗 |
|
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物) |
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物) |
|
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物) |
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物) |
|
27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 |
28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。 |
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
|
1、I/O地址譯碼實驗 |
2、簡單并行接口實驗 |
|
3、可編程并行口實驗（一）（二） |
4、串行通訊實驗（8251、8250） |
|
5、A/D、D/A轉換 |
6、可編程定時器/計數器實驗 |
|
7、七段數碼顯示實驗 |
8、中斷實驗和DMA通訊實驗 |
B、趣味性實驗及控制實驗（微機應用課）
|
1、競賽搶答器實驗 |
2、數字錄音機實驗 |
|
3、電子琴實驗 |
4、交通燈控制實驗 |
|
5、繼電器控制實驗 |
6、步進電機控制實驗 |
|
7、七段數碼顯示實驗 |
8、集成電路測試實驗 |
|
9、8279鍵盤、顯示控制實驗 |
C、TTL集成電路實驗（數字電路課）
|
1、與、或、非門等門電路實驗 |
2、組合邏輯電路實驗（半加器、全加器等） |
|
3、觸發器實驗（RS、D、JK等） |
4、集成計數器及寄存器 |
|
5、譯碼器和數據選擇器等 |
6、單穩態觸發器等波形實驗 |
