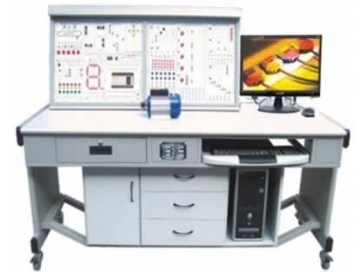

TRYSW-01APLC可編程控制實驗裝置

一、PLC可編程控制實驗裝置簡介：

TRYSW-01APLC可編程控制實驗裝置是專為目前我國各院校開設的“可編程控制器技術”、“可編程控制器及其應用”課程配套設計的?？删庍壿嬁刂破?、通信編程器、GXDeveloper7.0編程軟件、MCGSV5.5工控組態軟件、仿真教學系統、模擬控制實驗板、實物等于一體，可直觀地進行PLC的基本指令練習、多個PLC應用的模擬實驗及實物實驗，同時也為高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出典型性的實驗項目，配套三相鼠籠異步電機。

二、PLC可編程控制實驗裝置特點：

1、可靠性、靈活性強提供實驗所需的+24V直流電源，設計時將容易損壞的功能及對學生沒有技能要求的線路直接接好，保證設備的可靠性。設有過壓保護電路，當電源電壓超過了主機所能承受的范圍，即自動報警并切斷電源，使主機不會因承受過高的電源電壓而導致?lián)p壞。還設有電流型漏電保護器充分保證人身安全。學生可充分利用面板上的資源進行實驗，靈活方便。

2、直觀性強面板布局合理、圖線清晰分明，板上印有必需的文字說明，在保證接線正確、編制程序無誤的情況下，只要細心地操作，就能形象、直觀地顯示程序執行的過程和結果，從而檢驗編程的正確性。

3、采用先進、易用的PLC配備日本三菱FX1N-40MR型可編程控制器（用戶也可選擇其他品牌控制器，價格另儀）。

4、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、PLC可編程控制實驗裝置技術性能：

1、輸入電源：三相四線～380V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度<85%(25℃)海拔＜4000m

3、裝置容量：＜250VA

4、重量：80Kg

5、外形尺寸：117×73×130cm3

四、PLC可編程控制實驗裝置基本實驗項目
